感应电度表

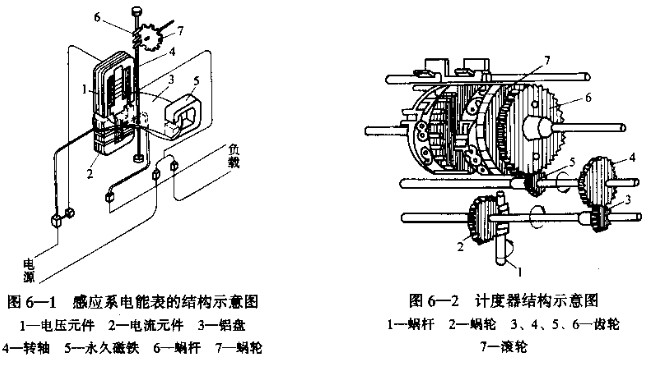

　　感应系电度表主要由以下几个部分组成的， 其结构如图6-1所示。

　　感应系电度表的结构主要由以下几个部分组成。

　　1、驱动元件：主要由电流元件和电压元件组成。

　　2、转动元件：主要由铝盘和转轴组成的。

　　3、制动元件：主要由永久磁铁组成的。

　　4、计度器：主要由蜗杆、蜗轮、齿轮、滚轮组 成。

　　1、铝盘转矩的产生

　　①转动力矩的产生：

　　第一种解释：由于电压元件和电流元件中通有交 流电，在铝盘上有交变磁场产生，因而铝盘上就 有涡流产生，该涡流与交变磁场相互作用便产生 驱动力矩，使铝盘转动，力矩的方向与交变磁场 方向有关，大小与负载的有功功率成正比。即为

　　Mp=C1P

　　第二种解释：由于电流元件和电压元件产生的交 变磁通φu和φi之间存在着相位差，因此，当它们 穿过铝盘时，便在铝盘上产生一个移进磁场，移 进方向总是由相位超前的磁通指向相位滞后的磁 通，铝盘在移进磁场的作用下会产生感应电流， 该涡流与移进磁场相互作用便产生驱动力矩使铝 盘转动，力矩的方向与移进磁场方向相同，大小 与负载的有功功率成正比。即为

　　Mp=C1P

　　②制动力矩的产生：铝盘在驱动力矩的作用下开 始转动，因而切割永久磁铁的磁场而产生涡流， 该涡流与永久磁铁的磁场相互作用而产生制动力 矩，其方向与驱动力矩的方向相反，阻碍铝盘的 转动。其大小与铝盘的转速成正比，即为：

　　Mz=Kn

　　2、铝盘转数与被测电能的关系: 电度表在稳定状态下：

　　Mz = Mp ? Kn = C1P

　　n =（C1/K）P＝ CP，

　　在该式两端同时乘以时间T可得

　　n T = CPT

　　N=CE

　　上式表明：在时间T内，铝盘的转数与在这段 时间内所消耗的电能成正比。

　　1、接线按规定要求接线。按发电机端守则进行 接线，如果是无功电能表，还要注意相序。接线 不对时铝盘反转、慢转或者不转。

　　2、下列反转属正常情况：

　　⑴装在双侧电源联络盘上的电度表，当一段母线 向另一段母线输出电能改变为另一段母线向这一 段母线输出电能，电度表铝盘会出现反转现象。

　　⑵用两只电度表测量三相三线制有功负载，在电 流和电压的相位差角大于600，即COSφ

　　一、力率调整

　　1、原因：由于电度表的电压线圈总存在电阻， 因此电压线圈中的电流滞后电压的角度不是900， 另外，铁芯中的涡流及磁滞损耗的存在，使电度 表在低功率因数情况下运行产生较大的误差。

　　2、方法：在电压或电流线圈的磁路上加装一个 可调短路线圈。

　　通过调整短路线圈电阻的大小，从而使线圈中的 感应电流以及产生的附加磁通变化，改变相位以 达到内相角得到补偿的目的。 第四任务感应系电度表的调整

　　例：将短路卡右移，回路电阻减小，短路 线圈的电流增大，电度表的转矩减小电度 表转慢。

　　二 满载调整： 满载调整：

　　1、概念：电度表在额定电压、额定电流及 COSφ=1的条件下，调整铝盘的制动力矩，使铝 盘的转速与负载有功功率成正比的过程。

　　2、原因：铝盘的转速与负载有功功率没有成正 比 第四任务感应系电度表的调整

　　⑴改变永久磁铁穿过 铝盘的磁通：移动永 久磁铁即可。

　　⑵改变制动力矩的力 臂：调整永久磁铁和 铝盘轴心的相对位置 即可 第四任务感应系电度表的调整

　　三 轻载调整

　　1、原因：电度表在工作时，由于传动机构 和轴承的摩擦力而产生了摩擦力矩，在电 度表轻载时不可忽略。

　　2、方法：在电压元件工作磁通的磁路空气 中，装设一块可以移动的铜片来分裂电压 元件的工作磁通

　　轻载调整装置

　　1、原因：由于轻载调整中的补偿力矩是由 电压元件产生的，只要电压线圈上有电压 存在，这个力矩就存在，铝盘就会发生慢 慢转动。

　　2、方法：在电压线圈内塞入一制动止片， 并使铁片伸出端指向转轴，铝盘的转轴固 定缠绕一钢制防潜针。当电压线圈有电时。 止动片就有磁性，防潜针随转轴转到止动 片附近时，被磁化并被吸引。

　　感应系电能表内部有一个不断旋转的铝盘和积算 机构用的齿轮和字轮，使得感应系电能表容易产 生故障。转动铝盘所产生磨擦是造成电能表误差 的主要因素之一。另外，感应系电能表有电压线 圈和电流线圈，它耗用铜材和硅钢片，特别是它 的电压线圈总是接在电源上，始终处于耗能之中， 造成不必要的损耗，由于感应系电能表的结构复 杂，使得其生产工艺复杂，调整校验繁琐，造成 电能表的制造调整校验难度增加。
