半波整流电路

提问者：请叫我杰西卡地点：- 浏览次数：6902 提问时间：04-14 16:46

我有更好的答案

1条回答: faceCa 04-16 10:48 回答数：被采纳数：

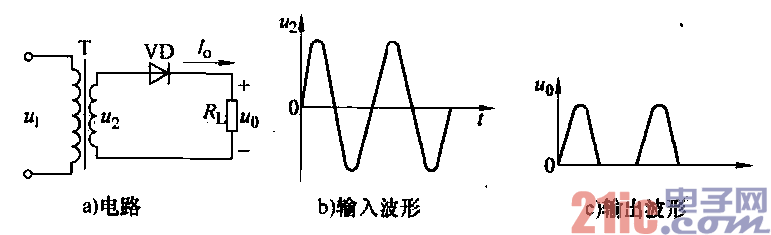

半波整流电路的结构如图a所示。图中，T为电源变压器，“．为电源变压器一次侧交流电压，毗

为电源变压器二次侧交流电压rVD

为整流二极管，L为整流输出的直流

电流，Uo为整流输出的直流电压，

R，．为整流电路的负载。

    半波整流电路的输入、输出电压

波形如图12-lb、c所示。

    在地的正半周，二极管VD正

偏导通，有电流J。通过二极管和负

载，并在负载Ri．两端产生上正下负的脉动直流电压玑。在№的负半周，二极管VD反偏截止，没有电流

通过二极管，负载两端无输出电压。

    半波整流电路只让输入交流电压地的正半周通过，整流输出为半波脉动直流电压。
