六倍压整流电路

随着科学技术的飞跃发展，示波器已经广泛应用于生产，教学和科学研究，示波器之所以应用广泛，

是由于示波器的示波管能把非常抽象的、肉眼看不到的电过程，变换成具体看得见的图像。示波管工作时

需要很多挡电源，其中加速阳极需要电流很小、但电压很高的电源，多用示波器第五阳极a5需要】万V的

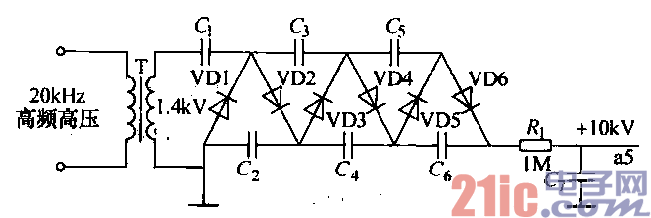

高压，它是用六倍压整流后获得的。其电路如图12-6所示。

    它由20kHz左右的高频高压发生器供给高

频电压，经变压器升压至约1400V，再经高压

硅堆VD1～VD6和高压电容CI～G六倍压整

流和Ri、G滤波后，输出约1万V高压，供

示波管第五阳极a5使用。

    高压变压器用E17高磁导率导磁介质铁淦

氧铁心，线圈分层平绕，一次侧绕在内层，用

标称直径0. 45mm漆包线绕25圈，二次侧绕在外层，用标称直径0.Imm漆包线绕1000圈．

    整流元件用高压硅堆2DL4/0.2（最大整流电流200mA，最高工作电压峰值4klD。

    在电路中，由于是对20kHz电压整流，所以可采甩小容量滤披．C，～G用6800pF/3kV，G用

500pF/lOkV。
