锯齿波移相触发电路

锯齿波移相触发电路
提问者:泛读小号1 地点:- 浏览次数:7133 提问时间:08-14 18:58
我有更好的答案
提 交
1条回答
60user32 08-19 15:48

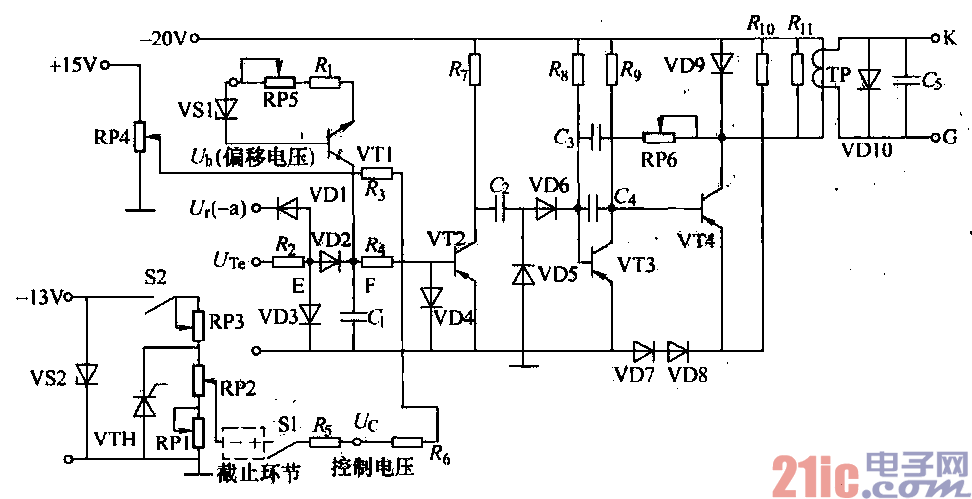

锯齿波移相触发电路由PNP管组成,同步移相由晶体管VT1对电容C.进行恒流充电,形成负锯齿渡

电压,与负的控制电压‰(由RP2调节)和正的偏移电压Ub(由RP4调节)通过R3、R、Rs进行并联

电流叠加,控制晶体管VT2由截止转为导通的时刻。电路原理如图
