互感器综合测试仪

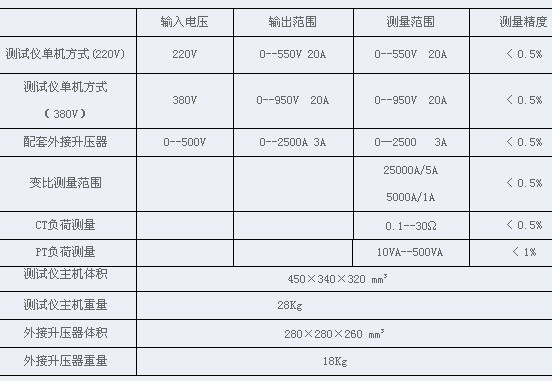

互感器综合测试仪参数

互感器综合测试仪的结构

• 　　（1）互感器综合测试仪是由装置主机、外配升压器组成，其中外配升压器、伏安特性及变比极性试验外接信号采集装置为选购件；

  　　（2）互感器综合测试仪装置主机包含全自动升压器、微机控制系统、320×240点阵大屏幕全汉化LCD、微型打印机、按键等部分。装置主机可以直接用于做CT的伏安特性试验、拐点计算、5％和10％误差曲线、变比极性试验、二次侧回路负载测试、PT的伏安特性试验、变比极性试验、PT实际负荷及PT的空载误差测量等试验；

  　　（3）若互感器综合测试仪装置主机输出电压、电流范围不能满足要求，如测试额定电流为1A的CT的伏安特性要求测试电压高达1500～2500V，装置单机输出电压不能达到此值，这时可以采用选配的外部升压器进行试验，将装置主机输出电压接至外部升压器，进行二次升压后电压可达1500～2500V。外部升压器内带有测量电路，采用信号线缆将其与主机数据接口接好即可进行试验；

  　　（4）如果输出电压、电流范围还不能满足要求，可选用伏安特性及变比极性试验外接信号采集附件，采用信号线缆将其与主机数据接口接好，使用用户自备升压器进行试验。


互感器综合测试仪的特性

• 　　1、自动型测试： 快捷、简单、方便。电源380AC与220AC自动，自动计算出拐点电压和电流及复合误差，直观判断互感器是否合格。可全自动地测试描绘伏安特性曲线，省去手动调压、人工记录、整理、描曲线等烦琐劳动；无需专门培训，容易掌握。

  　　2、功能全面：可测试保护CT伏安特性、5％和10％误差曲线，直阻、变比、极性。

  　　1) 仪器可对电压互感器进行定性的测量：测量时，仪器在电压互感器 的一次侧加一定的工频电压，即可测量其一次电压和二次的感应电压，得出电压互感器在该电压下的变比和极性以及能够对电压互感器做伏安特性实验。

  　　2) 仪器可测量电流和电压互感器的现场二次负荷，可测量该负荷下的电流互感器的比差和角差。

  　　3、自带大屏幕图形LCD、全汉化图形面：清晰美观，直观方便。 测试时直接显示伏安曲线图，自带热敏打印机，可快速打印曲线图及测试数据；也能随时存储测试数据。 　　

        4、可扩展性强：

  　　a) 可外接调压器进行试验：若装置单机的输出电压、电流不能满足要求，也可以采用用户自备的调压器与装置连接进行测试。外接调压器试验接线和测试方法非常简单。 　　
  　　b) 可选外接升压器：选配的外接升压器最高可升至2000V、3A，用外接升压器可用于做5000/1等级电流互感器的伏安特性试验。

  　　5、具有存储和打印功能，各设置参数掉电可以保存。


互感器综合测试仪注意事项

• 　　1、为了人身及设备安全，使用前请详细阅读说明书，并严格按照要求规范操作。

  　　2、试验前请将仪器可靠接地。

  　　3、本测试仪为互感器离线测试装置，在对互感器进行各项试验时，请务必将互感器各端子上的连接线甩开。

  　　4、CT变比极性试验时，应将不检测的二次绕组短接。

  　　5、实验中严禁触碰所有测试端子。

  　　6、在做CT变比实验时，如果一次电流比较大导致接线柱过热，应等接线柱温度降低后再拧开一次连线。
