电感滤波器电路
提问者:yuhe82 地点:- 浏览次数:6236 提问时间:03-10 19:21
我有更好的答案
提 交
1条回答
CAINE_LEE 03-18 14:20 回答数:0 被采纳数:0

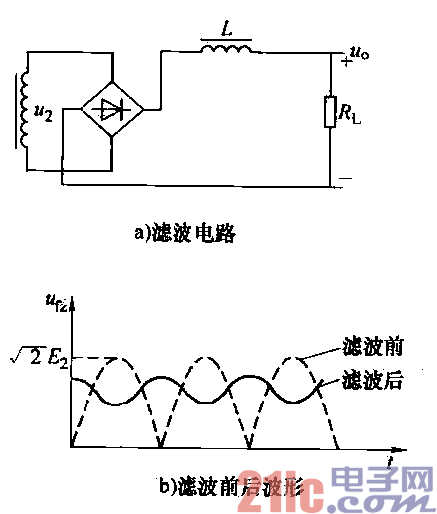

如果要求负载电流较大时,输出电压砒仍较平稳,则采用电感滤波。电感滤波电路如图12-15。所示。

    我们知道,电感线圈上的直流阻抗很小,所以脉动电压中的直流分量稂容易通过电感线圈,几乎全部

到达负载RL。而电感对交流的阻抗很大,所以脉动电压中的交流分量很难通过电感线圈。由于电感L和负

载R-,串联.对交流分量可看成是一个分压器,如果我们选择电感的感抗x。=正比负载RL大很多(如交

流电源是50Hz,全波和桥式整流后的脉动频率是100Hz,半波整流后是50Hz).那么,交流分量将大部分

降在电感上,在负载Ri.上的交流分量就很小了。这样将原来的脉动较大的直流输出变为较平稳的直流输出

了,如图b实线所示。

    如果Ri.-定,电感越大t输出电压波动越小,滤波效果就越好。所以电感滤波一般适用于负载变动较

大、负载平均电流较大的场合。
