并联型直流稳压电源电路

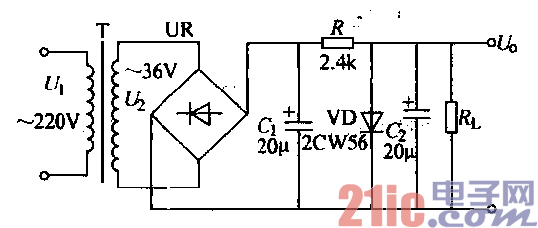

所示为并联型直流稳压电源电路。电源220V经变压器降压，全波桥式整流、电容滤波、稳

压=般管稳压，输出直流电压供给负载。输出童流电压等

于电源变压器二次侧电压的0.9倍。由于电路简单，该电

源用于要求不高的场合。    、

    市电U1( Ul -220rD经过变压器降压后得交流电压

U2 (UZ "UI N2 /N,)，交流电压U2经过单相桥式整流电路

后获得直流电压U(Uz≈l.2?L2)，为了不使电路中产生电

压突变的情况，还要经过滤波电路，把电容和负载电阻并

联，以便吸收脉动电流，并使输出电压保持平稳，经过整

流滤波电路之后的输出电压和我们所求的直流电压还有相当的距离，为了能侈得到更加稳定的直流电源。

我们在整流滤波电路后还要经稳压电路稳压，这样就得到了我们所求得直流电压。
