Sandy Bridge是继45nm Nehalem、32nm Westmere之后的又一个新时代,仍然采用32nm工艺制造,主打四核心,但微架构上将进行革新,比如直接集成图形核心,还有北桥模块、8MB三级缓存和双通道DDR3-1600内存控制器等等,并且会在保持适当功耗的基础上大幅提升主频。
截至G45/GM45芯片组,Intel的图形核心一直整合在北桥芯片里;到了Nehalem家族,处理器开始集成内存控制器、PCI-E控制器等北桥功能,并且把图形核心封装在一个硅片上,这就是Clarkdale(桌面)/Arrandale(笔记本);而在Sandy Bridge身上,图形核心将与处理器完全融为一体,并支持下一代清晰视频高清技术和图形加速技术。
Sandy Bridge是Intel准备用来取代Nehalem的一种新的微架构,采用32纳米工艺技术制造。Sandy Bridge将是第一个拥有高级矢量扩展指令集(Advanced Vector Extensions)微架构。这种新的指令能够以256位数据块的方式处理数据,以加快图像、视频和音频等应用程序的浮点计算。
Sandy Bridge是一套微架构,因此会细分成各个型号,以对应不同的应用。在台式和工作站、单路服务器领域,Sandy Bridge-H2处理器基于Socket H2(LGA1155)接口,支持双通道DDR3-1066/1333内存,最大核心数量为4个,每颗核心配备1.5M的L3缓存,四核版本为6M,设计功耗最大95w。
双路方面型号为Sandy Bridge B2,采用Socket B2(LGA1356)插槽。与H2不同的是B2可以支持三通道DDR3-1600内存,而前者仅支持双通道DDR3-1333。此外,Sandy Bridge-B2还多了一条QPI总线,用于CPU之间的连接,其速率将提至7.2GT/s和8GT/s。
在高端方面Sandy Bridge会采用Socket R(LGA2011)插槽,从名称就可以看出其引脚数量已经突破了2k。Sandy Bridge-R能够支持四通道DDR3-1600内存,最大内存带宽达到了51.2GB/s。Sandy Bridge-R支持PCI-E 3.0,通道数量也增加到40个。
Sandy Bridge-R处理器核心数量为6或8个,最高功耗130W,每颗CPU核心的L3缓存容量与Sandy Bridge-B2一样,为2.5MB。
Sandy Bridge是Intel下一代架构,目前已经有样品供应给合作伙伴做测试。规格方面可以看作是上一代产品的升级,在支持内存、I/O位宽和处理器寻址等方面有所增强。但性能方面目前还没有服务器版的测试,其中桌面版Sandy Bridge测试比i7稍强,相信随着下一代芯片组的推出会使其更好的发挥性能。

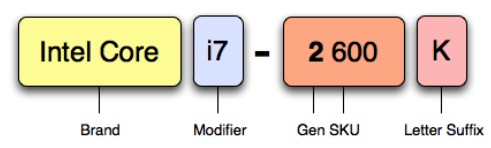

Sandy Bridge将沿用当前Intel的现有CPU品牌,包括Core i系列以及经典的奔腾和赛扬(预计只会有少量型号推出)。命名方式也依然是品牌名称+数字的结构,不过数字位数则由原来的三位增加到了和Core2时期一样的四位。如下:
Intel Core为处理器品牌,型号目前来看依然分为i3/i5/i7,后边的四位数字钟首位的“2”表示第二代Core i系列产品,接下来的三位代表产品名称,最后一位字母则代表包含有特殊功能。目前已知的字和含义如下:
K:开放倍频、核心电压,允许自由超频或降频,默认主频和睿频加速所能达到最高主频与标准版一致。
无:标准版,热设计功耗四核心95W、双核心65WS:四核心的节能版,热设计功耗65W,默认主频较标准版更低,睿频加速所能达到最高频率与标准版已知。
T:超低功耗版,四核心45W、双核心35W,默认主频更低,睿频加速最高频率也降低。
首批上市的桌面级Sandy Bridge如下:

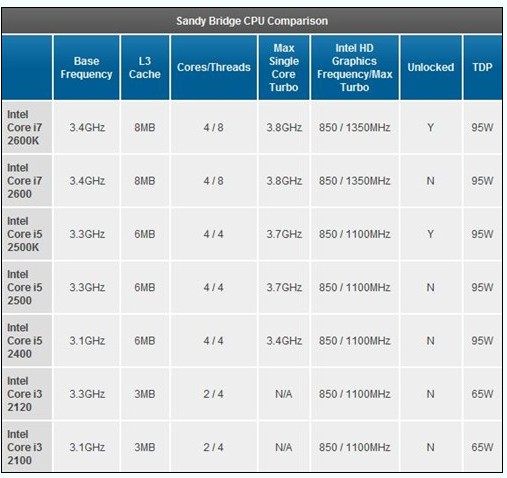

标准版和不锁倍频版

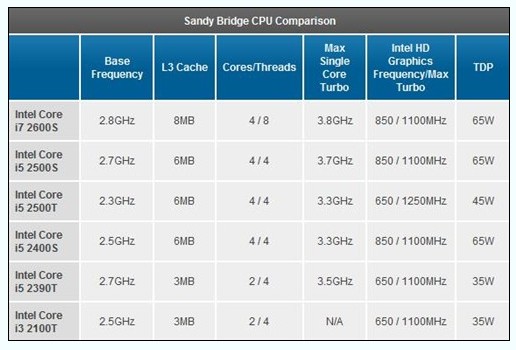

节能和超低电压版
1、更宽的矢量运算:从128-bit增至256-bit,并保持向下兼容性
2、增强的数据重排:单个操作可同时处理8个32-bit数据
3、支持三操作数和四操作数,非破坏性句法
4、支持弹性的访存地址不对齐
5、可扩展的新操作码(VEX)
