LC滤波和LC-π型滤波电路b

通过电容滤被或电感滤波的分析，直流输出或多或少仍有波动。在要求较高的场合，，为了得到更加平

滑的直流，可以采用复式滤波器。    ．

    (1) LC滤波器我们知道t电容滤波器适用负载较大的情况，而电感滤波器适用负载较小的情况，如

果把这两种电路组合起来，就构成了如图图a所示的滤波器，它对于一般负载都可以适用。

    在LC滤波器中．脉动电压将经过双重滤波作用，使交流分量大部分被电感L阻止，即使有小部分通

过了L，还要经过电容C的滤波作用使交流旁路，因此，在负载上的交流分量很小，从而达到了滤除交流

的目的。

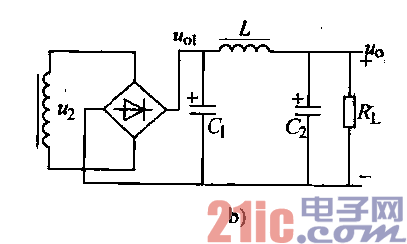

    (2) LC-丌型滤波电路如图b所示。IJC-丌型滤渡器是由C型滤波器和LC滤波器组合而成，滤

波过程t交流电整流后先经C型滤波器滤波，然后再经LC滤波器滤波．所以丌型滤波器性能比LC和C

型滤波器都要优越，在Rr.上获得的电压将更平滑。

    由于LC-7C型滤渡器前面接有电容，所以这种滤波器的外特性和电容滤波器相似。
