双电压可调稳压电源电路

双电压可调稳压电源电路
提问者:artman66 地点:- 浏览次数:8731 提问时间:07-29 09:58
我有更好的答案
提 交
1条回答
qwer39 07-31 13:41 回答数:0 被采纳数:0

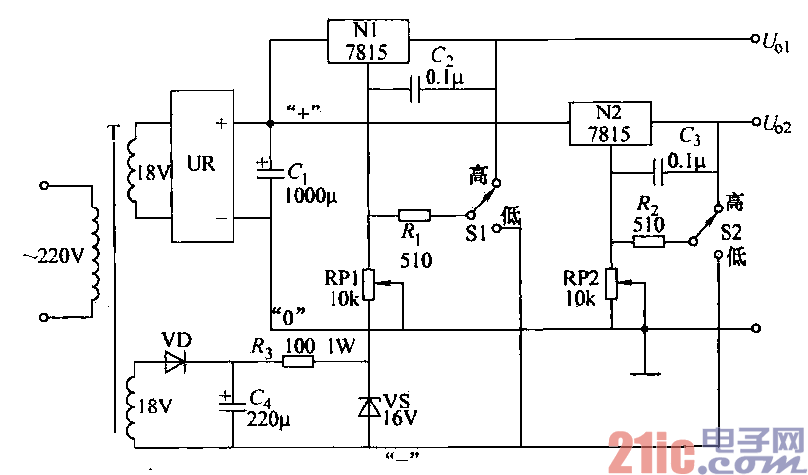

所示的双电压可调稳压电源线路,可作为线路实验时经常使用的一种电源。其电流不超过

1A,但两组电压分别可调,且互不影响。

    Nl、N2为78系列三端稳压

集成电路,由于其输出电压等于

标称稳压值与公共接地端电压之

和,因此只要给公共端加上一个

可调的正、负电压,就可使输出

电压高低可调。该线路N1、N2

共用一组整流电源。变压器T的

另一组输出,经VD整流、C4滤

波、焉限流、VS稳压后,专门

提供共地参考负电压,通过开关

Sl、S2可选择加在公共端上的电

压极性,再调整RP1或RP2,便

可分别调节两路输出电压。按照

图示数据,两路输出电压可在

1. 5—25V范围内连续变化,电压稳定度也符合使用要求。当电压调低以后,集成电路的输入/输出电压差

很大,功耗相应地增加,因此必须装上散热器。

    另外当选择正参考电压时,电位器的滑臂越接近地端,输出电压便越高,而选择负参考电压时,滑臂

接近地则输出电压较低。

    RP1、RP2的选取原则是使稳压值略高于集成电路的标称值为宜。稳压电路的输入/输出电压差最大值

一般不超过35V,因此,变压器二次侧电压不宜高于25V,以免损坏集成电路。
