开关稳压电源电路

前面学习的串联式稳压电源，由于调整管工作在放大态，在电路中相当于一个可以自动调整阻值的可

变电阻．管子的功耗大、效率低。而开关电源的开关管不是饱和就是截止+管子的功耗小、效率高。这种

利用开关原理工作的稳压电路就是开关稳压电源。

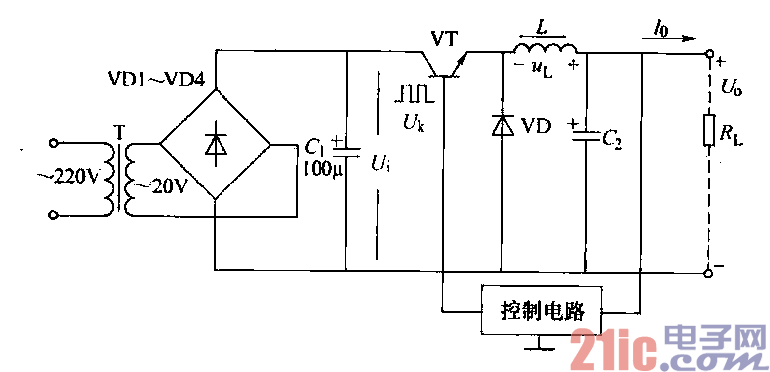

    (1)电路组成串联式开关稳压电源的结构如图所示。图中，T为电源变压器，VDl-- VD4为

整流桥，c】、Cz为电容滤波，VT是开关管，工作状态受控于基极控制脉冲信号U，控制脉冲信号矾来

自控制电路，控制电路受控于输出电压巩，Ⅵ）是续流二极管，L是扼流电感。

    (2)工作原理开关电源的核心部分是一个工作在开关状态的逆变器，它可以把直流电流逆变为高频

脉冲电流。当电源接通时，Ui输入，此时U"小于上限允许值Uam"，经控制电路作用，开关管基极的控制

脉冲信号蚍为高电平，VT处于饱和导通态。U．经VT、L向C：充电，形成输出电流L和输出电T Ua。

    饥随着时间的延续而升高，当上升到上限允许值Uonwx时，经控制电路作用，开关管基极的控制脉冲

信号“t为低电平，V1’处于截止态。由于扼流电感L中的电流不能突变．L产生自感电压“。．HI．的极性如

图12-26所示，续流二极管VD因正偏而导通．qL经RL、VD续流，同时cz放电，从而保持了开关管截止

期间负载电流的连续，但电流、电压是逐渐减小的。

    当UQ下降到下限允许值U0。．。时，经控制电路作用，Uk为高电平，Vr赴于饱和导通态．c2又被充

电．此时续流二极管VD网反偏而截止，Uct再次上升。当U。上升到U～；时，控制脉冲信号”k变为低电

平。如此反复，电路处于开关态，使输出电压U0始终保持在允许的U～～U0陆之间波动，波动的范围一

般在毫伏量级，从而达到稳压的目的。
