三端可调式直流稳压电源电路

三端可调式直流稳压电源电路
提问者:sourceSee 地点:- 浏览次数:7919 提问时间:04-26 17:16
我有更好的答案
提 交
1条回答
想搞硬件的实施人员 05-03 01:39



三端可调整集成稳压器的品种较多,三端指的是电压输入端、电压输出端和电压调整端,正压指的是

输出正电压。,国际流行的正压输出稳压器有LM117/217/317系列、I,M123系列、LM140系列、LM138系

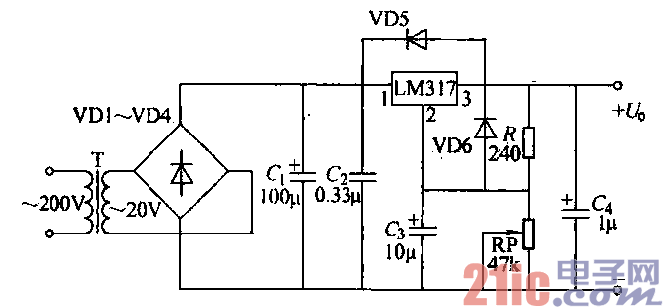

列和LM150系列等。图12-24为LM317三端可调式直流稳压电源电路,输出电压连续可调的直流电源,

全波整流、电容滤波直流电源。交流电源变压器二次侧采用对称双次级,输出直流电压为变压器二次侧电

压的0.9倍。

    LM317是三端正稳压器,它的输出电压可调,稳压精度高,输出纹波小,一般输出电压为1.2~5~

35V,最大负载电流为1.5A.电路内部设置过电流保护、芯片过热保护及调整管安全工作区保护,它的工

作温度为0~150℃。
