蓄电池恒流充电电路

提问者：cmh8 地点：- 浏览次数：6630 提问时间：10-14 07:31

我有更好的答案

1条回答: zoujishi15 10-23 10:50

在蓄电池充电电路中，目前广泛采用自耦变压器和变阻器来调节充电电流．它的缺点是必须不断地监

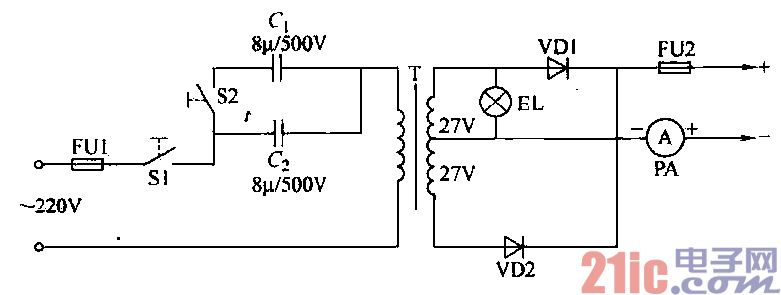

视和调节电流。图所示是一种能自动保持充电电流在给定值上的电路。它采用在变压器一次绕组中

串联电容的办法，使充电过程中，电容和绕组之间的电压不断重新分配，因而使充电电流保持给定值。

为使充电电流保持在5. 5A左右，变压器应选用功率大于170W．二次侧每半个绕组空载电压约为27V

为宜。开关S2可用于选择电容容量，从而控制充电电流，闭合时，充电电流约为5.5A。

 评论0  赞49
