开关电源电路

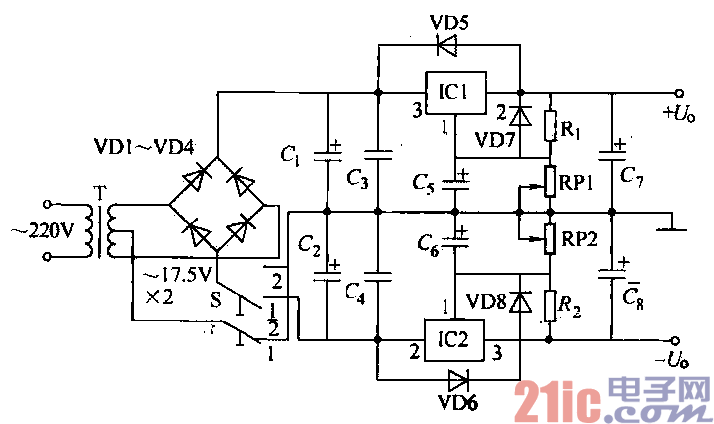

电路原理:本电路采用三端可调集成稳压器,S置1挡位时,电源电压经变压器降压为17. 5VX2的交
流电压经桥式整流后,分别送人IC1、1C2的输入端,经取样电阻Ri、马和调节电位器RP1、RP2的控制,
在输出端得到士1. 25—15V连续可调的电压。当S置于2时,将双组输出的电源变压器T作为单组使用,
电源电压经整流滤波后,只送IC1,得到
+1. 25—30V的单电源输出。其中,电阻
Rl、Rz: 240CZ,电位器RP1、RP2:
4. 7kf2;电容cl、C:3300FcF/150V,G、
C:0.33_uF/63V.C5、C:lOtlFl50V;
二极管VD1~VD4:1N4001,VD5~VD6:
1N4001}三端集成块ICl: LM317.IC2:
LM337;开关S:KNX(Z×2)。
本电源中所有电容均要选用耐压大于
50v的,两个三端可调稳压块的功耗约
15W,要注意加足够的散热器,
