智能雷达物位计

　　调频连续波雷达物位计在测量过程中应用了按照线性变化的高频信号，雷达物位计的信号从天线发出，在被测量平面反射，回波被天线接收。雷达物位计信号的发出与回波接收的频率差被用于进一步的信号处理，频率差对应于测量距离。一个大的频率差应对于一个较大的测量距离。通过FFT频率差被转化为频谱差，进而换算出测量距离。物位与测量距离的差别取决于空罐的高度。

　　发射能量很低的极短的微波脉冲通过天线系统发射并接收。雷达波以光速运行。运行时间可以通过电子部件被转换成物位信号。一种特殊的时间延伸方法可以确保极短时间内稳定和精确的测量。

　　即使工况比较复杂的情况下，存在虚假回波，用最新的微处理技术和调试软件也可以准确的分析出物位的回波。

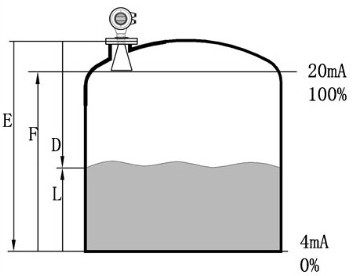

　　输入：天线接收反射的微波脉冲并将其传输给电子线路，微处理器对此信号进行处理，识别出微脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，精度可达到毫米级。距离物料表面的距离D与脉冲的时间行程T成正比：

　　D=C×T/2   （C为光速） 因空罐的距离E已知，则物位L为：L=E-D

　　输出：通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于4－20mA输出。

　　工作频率：6.8GHz

　　波 束 角： 24°——TX-FD81、TX-FD82

　　20°——TX-FD83 带DN150法兰

　　16°——TX-FD83 带DN200法兰

　　14°——TX-FD83 带DN250法兰

　　重 复 性：±2mm

　　分 辨 率：1mm

　　采    样：回波采样55次/秒

　　响应时间：＞0.2s（视现场情况而定）

　　输出信号：4～20mA（带HART协议）

　　精度等级：＜0.1%

　　电    源：24VDC

　　环境温度：－40～70℃

　　防护等级：IP67

　　防爆等级：Exia ⅡCT6

　　1、无盲区，高精度

　　2、两线制技术，是差压仪表、磁致伸缩、射频导纳、磁翻板仪表的优良替代产品。

　　3、不受压力变化、真空、温度变化、惰性气体、烟尘、蒸汽等环境影响

　　4、安装简便，牢固耐用，免维护

　　5、输出信号为4mA～20mA或依照HART协议，标定简便、通过数字液晶显示轻松实现现场标定操作，通过软件实现简单的组态设定和编程

　　6、测量灵敏，刷新速度快。

　　7、适用于高温工况，高达200℃过程温度，当采用高温延长天线时可达350℃
