1、电气参数
电阻满量程:0-400ω
起始电阻值:≤20ω
满上限电阻值:≤360ω
接线端外加电压:≤6v
2、基本参数
电位器式远传压力表由测量系统(包括接头、膜盒)、传动机构、指示装置、磁助电接头装置、外壳、调节装置及航空扦等组成。
当被测介质的压力作用于膜盒时,其自由端产生相应弹性变形—位移,经拔杆带动传动机构放大,由指示装置将被测压力在仪表度盘上指示出来。同时指针带动电接头装置的活动触点与设定指针上的触头(上限或下限)相接触的瞬时,致使控制系统接通或断开电路,以达到自动控制和发信报警的目的。

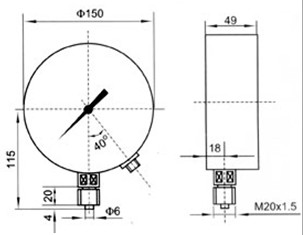

1、外形尺寸

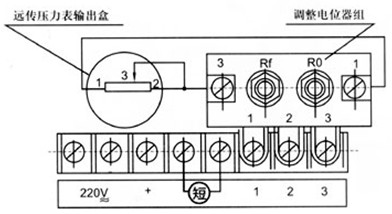

2、配置二次仪表接线图
