开关电源电路

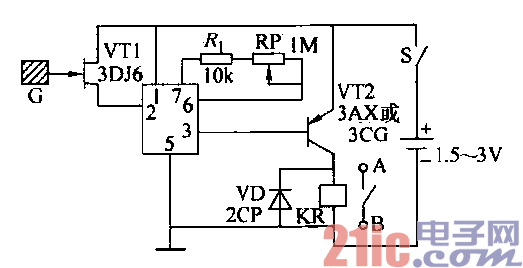

感应自动开关电路

感应自动开关电路
提问者:pdsoada 地点:- 浏览次数:9916 提问时间:05-01 13:49
我有更好的答案
提 交
1条回答
hu_wfllllllllf 05-10 09:23 回答数:0 被采纳数:0



恒流保护式电路,由于在过电流和短路时,输出电流只是被限制到一定值,输出电压下降,过电流时

间稍长些,功率管和CW200仍有可能因功耗过大而损坏。如图12-44所示为减流式大电流稳压器。它在于

利用稳压二极管vs对VT1产生影响:当超过额

定值的输出电流流过取样电阻R。时,保护晶体

管VT1导通,电路进入恒电流保护状态。

    当输出电压下降到隐压二极管vs的稳压值

UD (10V)以下时,vs通过VD2、RP3、RP2

向VT1的基极注入电流,促使输出电压Uo进一

步下降,vs将成为维持CW200处于保护状态的

主要因素,R^。上的压降变为次要因素,从而起到

了保护器件与功率管的作用。电路中RP2用来微

调限流点,RP3用来调整减流程度。

    以上简要介绍了CW200集成稳压器的三种

基本用法。在使用该稳压器时,应注意加上足够

大的散热片,散热片的瓦数按照Pw一Jo(U,-

魄)进行估算,其中L为输出电流,U;为输入

电压,U为输出电压t坫-UO的值以5—8v为宜。使用该稳压器时,输入输出的消振电容必须采用无感电容。
