Null接口

　　NULL 接口类似于一些操作系统中支持的空设备（null devices），任何送到该接口的网络数据报文都会被丢弃。系统自动创建一个NULL0 接口。

　　由于任何到达 NULL 接口的报文都会被丢弃，可以将需要过滤掉的报文直接发送到NULL0 接口，而不必配置访问控制列表。

　　例如：使用如下的静态路由配置命令：

　　[Quidway] ip route-static 192.101.0.0 255.255.0.0 null 0

　　将丢弃所有去往网段192.101.0.0 的报文。

　　在配置NULL 接口之前，需使路由器安装完毕并加电启动正常。

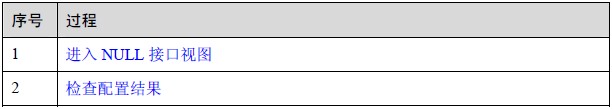

　　配置过程：要完成配置NULL 接口的任务，需要执行如下的配置过程。

　　在路由器上进行以下配置。

　　步骤 1 执行命令system-view，进入系统视图。

　　步骤 2 执行命令interface null 0，进入NULL 接口视图。

　　NULL 接口永远处于up 状态，但不能转发数据包，也不能配置IP 地址或封装其他协议。

　　NULL接口是一种虚拟接口, 不能配地址，也不能被封装，它总是UP的，但是从来不转发或者接受任何通信量，对于所有发到该接口的通信量都直接丢弃。但它与lookback、tunnel、virtual-template等虚拟接口有所不同， NULL接口无需配置IP地址，以下是Null接口最常用的两种情况。

　　1、结合BGP一起使用：BGP路由协议向外发布路由时使用network ip-address [mask mask]命令，但是该命令正确生效有一个前提，即在路由表中必须存在一条与ip-address mask 完全相同的路由。由于BGP都是经过聚合之后发布路由，因此在路由表中并没有与之对应的路由，所以需要使用ip route ip-address mask null0这样一条假静态路由来配合BGP。这样的路由只是配合BGP，不是真正的报文发送，也无需下一跳地址。

　　2、配置黑洞路由避免环路产生：如图。假设RTD下连3台路由器，这些下连路由器的地址规划很有规律， RTD将此聚合成一条10.1.0.0/16的路由发送到上一级路由器RTE，同理，RTE上必定存在一条相同的路由10.1.0.0/16指回到RTD。由于RTD网络出口唯一，所以RTD上使用一条缺省路由指向RTE。

　　上述情况正常情况下运行正常，但需要考虑如下突发事件：

　　RTC到RTD之间的链路由于故障中断了，所以在RTD上将不存在去10.1.3.0/24，即指向RTC的路由。此时，若RTA下的一个用户发送报文，目的地址为10.1.3.1，则，RTA将此报文发送到RTD，由于RTD上已不存在去10.1.3.0/24的路由，所以选择缺省路由，将报文发送给RTE，RTE查询路由表后发现该条路由匹配10.1.0.0/16，于是又将该报文发送给RTD。同理，RTD会再次将报文发给RTE，此时，在RTD和RTE上就会产生路由自环。 解决上述问题的最佳方案就是，在RTD上配置一条黑洞路由： ip route 10.1.0.0 255.255.0.0 NULL 0， （目的地址为10.1.0.0/16的数据报文将被丢弃）这样，如果再发生上述情况时，RTD就会查找路由表，并将报文发送到NULL0接口（实际上就是丢弃此报文），从而避免环路的产生。

　　================================

　　NULL 0接口

　　null 0是路由器上的一个虚拟接口，也被称为丢弃端口，所有到达该端口的数据被直接丢弃。

　　如：ip route 200.200.194.0 255.255.255.0 null 0

　　ip route 200.200.195.0 255.255.255.0 null 0

　　ip route 200.200.192.0 255.255.240.0 null 0

　　假设：某公司新申请了16个C类地址，设为200.200.192.0/24-200.200.207.0/24；而现在初期建设阶段只用了其中3个：200.200.192.0、200.200.193.0、200.200.207.0，并有一台路由器通过点对点连接到Internet。

　　那么在该路由器上就会有类似下面的路由表：

　　200.200.192.0/24 ：e0

　　200.200.193.0/24 : e0

　　200.200.207.0/24 : e1

　　0.0.0.0/0 : s0

　　最后一条为默认路径，指向Internet。

　　现在的问题是：路由器接受到一个包，其目的地址为200.200.194.1。应该怎样处理？

　　根据上面的路由表，唯一能匹配该地址的就是默认路由，如果没有其他的配置，路由器会将其发送到Internet上。但这样对么？200.200.194.1是在本公司所申请地址范围内的，只所以不存在是因为本公司还没有使用。可以肯定的是，在Internet上的其他地方也不会有这个地址。本路由器就应该将其丢弃。至少应当在路由器上写

　　ip route 200.200.194.0 255.255.255.0 null0

　　ip route 200.200.195.0 255.255.255.0 null0

　　...

　　ip route 200.200.206.0 255.255.255.0 null0

　　但是这样类似的十多条语句，岂不麻烦。

　　用一句

　　ip route 200.200.192.0 255.255.240.0 null0

　　就可以了。

　　200.200.192.0 255.255.240.0也就是200.200.192.0/20，是整个公司所有网段的汇总。当有200.200.193.0/24网段上的数据来时，因为使用最长匹配原则，会将数据转发到正确的网段（根据上面的例子是e0）；而当地址为不存在，但在公司地址范围内的话，就会匹配这条丢弃语句，而不会匹配默认路由了。

　　上面是使用静态路由时的例子，当使用路由协议时也有类似的情况。

　　如OSPF中的area range命令，例如区域51使用192.168.168.0/24网段，该网络被划分了多个子网，但并非使用了所有的子网。那么

　　area 51 range 192.168.168.0 255.255.255.0

　　实际起了两个作用。1：向骨干区域宣告汇总的区域路由；2：没有使用的子网地址，不会传播到骨干区域（相当于一条null0语句）

　　还例如，在允许自动边界汇总的EIGRP中，会在每个类地址边界上生成null0语句。OSPF的summary-address、EIGRP的summary-address语句也都有类似的两个功能。
