IDT兼容Qi和PMA标准的双模无线电源接收器方案

方案概述

IDTP9028是一颗高度集成、单芯片无线电源接收器,支持双模（PMA和 Qi）标准,相比基于开关电路稳压器的解决方案，可节约板面积高达70%。这颗最新的兼容Qi和PMA 标准的器件拓展了IDT业界领先的无线电源产品组合，满足器件密集和成本敏感的便携式应用需要。

功能定义及性能指标

DT9028特性：

1、Dual-mode: WPC 1.1 compliant and PMA compatible

2、 Single Chip Receiver (Rx) Solution

3、 Advanced WPC V1.1 Foreign Object Detection (FOD)

4、 Programmable FOD setting via external resistor and I2C registers

5、Programmable current limit via external resistor

6、 Integrated Full-Bridge Synchronous Rectifier

7、Integrated 5V 1A LDO Regulator Output

8、Closed-loop power transfer control between TX and RX

9、 I2C interface provides Vrect, Iout and switching frequency values

10、Open-Drain LED Indicator Output

11、Temperature monitoring through external NTC thermistor

12、 Over-Temperature/Voltage/Current Protection

方案优势

IDTP9028 使用了一个高效的基于低压差稳压器（LDO）的架构来减少组件数量，因此可显著节省板面积和物料清单（BOM）成本。此外，优化的控制逻辑降低了电源损耗，确保高效地将功率传输到负载。这颗空间和成本优化的无线电源接收器是无线手持设备、手机袖套和平板电脑的理想之选。

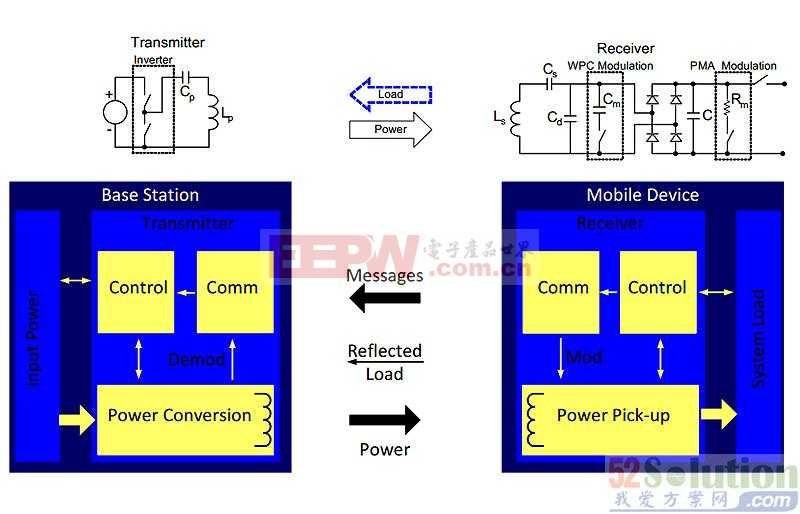

IDTP9028 将高效的全桥同步整流器、高效的 LDO 和先进的控制电路集成到一个单芯片中。这些功能模块与外部的一个薄的接收线圈一起工作，无线地接收来自一个兼容的发送器发出的功率，提供一个稳定的 5V 输出，为便携式电子产品提供电源和充电。



为了实现更多功能，IDTP9028 提供无缝的双模功能，可在 Qi 和 PMA 协议之间切换，并协调电功率交换而无需用户介入。这样的高度集成极大地简化了系统架构，使设计人员仅需很少的努力就可以完成他们的设计，同时，已被证明的标准之间的兼容性确保了用户的友好体验。
