肖特基势垒二极管

肖特基势垒二极管特性

• 　　共阴结构

  　　低功耗，高效率

  　　良好的高温特性

  　　有过压保护环，高可靠性

  　　环保（RoHS）产品

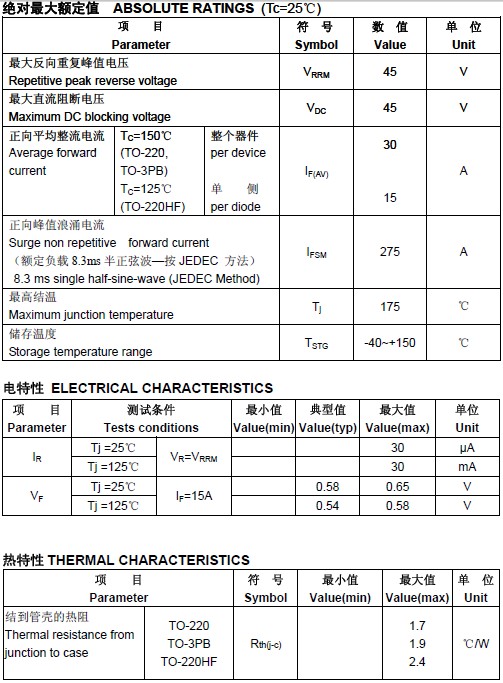

肖特基势垒二极管参数

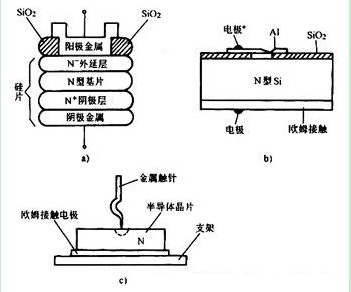

肖特基势垒二极管结构

• 　　肖特基势垒二极管在结构原理上与PN结二极管有很大区别，它的内部是由阳极金属（用钼或铝等材料制成的阻挡层）、二氧化硅（SiO2）电场消除材料、N-外延层（砷材料）、N型硅基片、N+阴极层及阴极金属等构成，如图所示。在N型基片和阳极金属之间形成肖特基势垒。当在肖特基势垒两端加上正向偏压（阳极金属接电源正极，N型基片接电源负极）时，肖特基势垒层变窄，其内阻变小；反之，若在肖特基势垒两端加上反向偏压时，肖特基势垒层则变宽，其内阻变大。




  　　肖特基二极管分为有引线和表面安装（贴片式）两种封装形式。

  　　采用有引线式封装的肖特基势垒二极管通常作为高频大电流整流二极管、续流二极管或保护二极管使用。它有单管式和对管（双二极管）式两种封装形式。

肖特基势垒二极管用途

• 　　1.高频开关电源

  　　2. 低压续流电路和保护电路
