开关柜智能操控装置

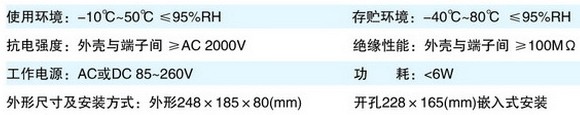

开关柜智能操控装置参数

开关柜智能操控装置功能

• 　　1、实时动态显示一次模拟图：断路器储能状态、开关分合状态、小车位置判断与指示、接地开关分合状态等；

  　　2、温湿度显示及其控制；

  　　3、高压带电显示及验电核相，高压带电闭锁控制；

  　　4、电力综合参数测量：三相电压、电流、功率因数、有功功率计量、无功功率计量；

  　　5、人体感应照明及提示、智能语音防误提示；

  　　6、具有标准RS485通讯接口。


开关柜智能操控装置的调试

• 　　1、本产品均为嵌入式结构，只需要在开关柜面板上开好孔，再将其固定在面板上即可。

  　　2、按端子图接好线并校对正确后，通入电源。

  　　3、将各开关量输入端短接，检查其功能是否正常。

  　　4、温湿度控制功能，用嘴对传感器吹气，至加热指示灯亮，“加热器输出”端应为短路状态；当未接加热器时，断线报警灯亮，则该功能正常。

  　　5、三相带电传感器输入端分别接上高压带电传感器，高压带电时，带电指示灯亮；不带电时，闭锁解除。
