触控面板

触控面板简介

• 　　触控面板技术简介触控面板结构包含，感应器(Sensor)、控制器(Controller)及软 体(Software)三部分。感应器即触控面板部分，以接收经接触所输 入的讯息为主；控制器功能在於分析、计算接触点所在位置，并 转换类比信号为数位信号，使资讯设备得以接受该输入讯号；软 体部分在连结资讯处理设备与控制器间的沟通协定，让资讯处理设备可以接收并辨认控制器所输入的讯号以进行后续处理动作。

触控面板的原理

• 　　触控面板依感应技术不同可区分为电阻式、电容式、光学 式、音波式四种，以下分别介绍各种技术的原理及特性。

  　　1. 电阻式触控面板

  　　电阻式触控面板主要组成包含上下两组 ITO 导电层、间隙物 及 电 极。 主 要 以 ITO 玻 璃 为 基 板 ， 上 面 叠 合 一 层 ITO Film，中 间散布 Spacer 支撑，使上下板不会因距离贴近而导通形 成感应，边缘再印上银电极提供电压。使用时利用压力使上下电 极导通，经由控制器测知面板电压变化而计算出接触点位置进行输入。优点是防水、防污性佳、价格?宜，但缺点在於耐刮性及 防火性较差。

  　　2. 电容式触控面板

  　　电容式触控面板是利用透明电极与人体之间的静电结合所 产 生 之 电 容 变 化 ， 从 所 产 生 之 诱 导 电检 测 其 座 标)。 感应原理以电压作用在萤幕感应区的四个角落并形成一固定电 场，当手指碰触萤幕时，可使电场引发电流，藉由控制器测定， 依电流距四个角比例的不同，即可计算出接触位置。然而电容 式触控面板必须克服手指或其他触控媒介因带有静电所产生的杂 讯影响，所以在电流与结构设计上较为困难。当遭受触压时依电流比值便可计算出位置。

  　　电容式触控面板的元件组成是，在玻璃基板上镀一 层传导层，再制作电极层，最后在表层覆盖一层保护膜，即完成 电容式触控面板，因其仅在单片玻璃上作电极、传导处。电阻式触控面板需叠合上板与下板的 ITO 传导层，影响整体触控 面板透光性，故电容式透光率较电阻式要高，可达 90％以上。产 品防火性、防污性、耐刮性较佳，且防灰尘及反应速度较快。

  　　3. 光学式触控面板

  　　光学式触控面板原理是利用光源接收遮断原理，将面板内布 满光源与接收器并排列成矩阵，当光线遭遮断时，即可得知收不到信号接收器的位置，进而确定其精确位置。光学式触控面板的 组成元件，包括玻璃基板、红外线发射源、红外线接收器。构造 主要将红外线发射装置配放在玻璃面板的左边及下侧，并在右边 及 上 侧 设 置 红 外 线 接 收 器 ， 当 手 指 或 接 触 物 遮 断 红 外 线 时，经由接收器所接收的资讯，即可测出接触点的所在矩阵位置。其优点在於表面为纯玻璃不影响透光率，产品可靠性高，耐刮， 防火性佳，而缺点是防水及防污性差。

  　　4. 音波式触控面板音波式触控面板利用传送转能器、接收转能器、反射板及控 制器所组成。音波式触控面板构成及感应原理，为在玻璃的 X、 Y ?轴上及其对边各安装传送转能器和反射板、接收转能器，再加上控制器组成音波式触控面板。感应动作方式先由控制 器传送出 5MHz 的电子讯号到传送转能器，经由传送转能器转换 成超音波，并直接传送过触控面板的表面，到达反射板阵列，在 对角的反射板接收到超音波之后，收集音波后送到接收转能器转 换成电子信号，再传到控制器储存正常状态的信号资讯。当使用 触控面板时，接触指标物会吸收超音波造成衰减，所以接收时的信号已与未动作时不同，经由控制器比对使用前后的衰减?并计 算后得出精确位置。其优点在於防火性佳，但防水、防污、耐刮 性差，适合大尺寸，但价格高。

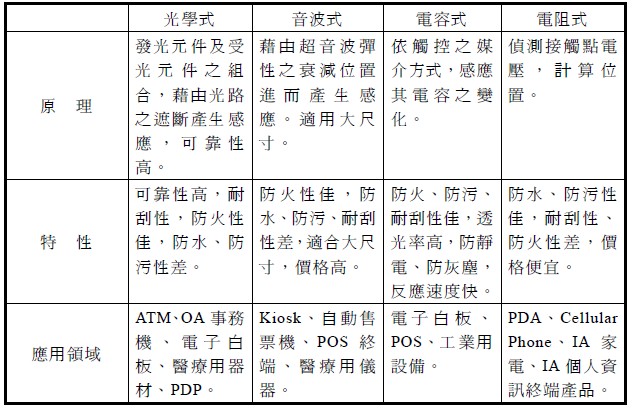

各种触控面板的技术比较

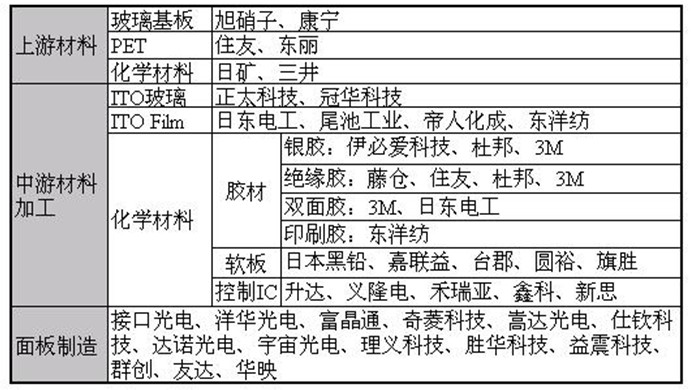

触控面板产业链
