（1）本产品均采用全数字移相触发集成电路，实现了控制电路与晶闸管主电路集成一体化，使模块具备了弱电控制强电的电力调控功能。
（2）采用进口方形芯片，模块压降小、功耗低，效率高；采用进口贴片元件，保证触发控制电路的可靠性；采用（DCB）陶瓷覆铜板，导热性能好，热循环负载次数高于国家标准近10倍；采用高级导热绝缘封装材料，绝缘、防潮性能优良。
（3）触发控制电路、主电路与导热底板相互隔离，导热底板不带电，绝缘强度≥2500V（RMS），保证人身安全。
（4）三相交流模块输出对称性好，直流分量小。大规格模块具有过热、过流、缺相保护功能。
（5）输入0～10V直流控制信号或0～5V直流控制信号、4～20mA仪表信号，均可实现对主电路输出电压进行平滑调节；可手动、仪表或微机控制。
（6）适用于阻性和感性负载。

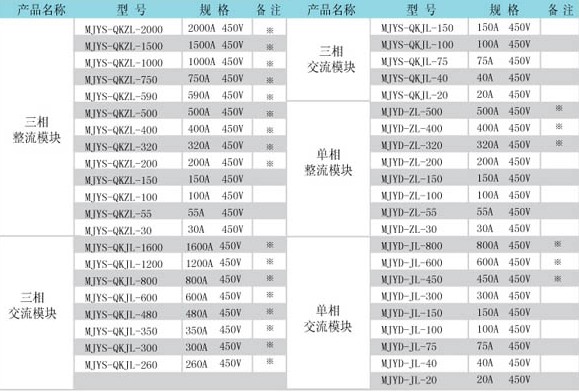

1、模块电流规格的选取
考虑到电网电压的波动和负载在起动时一般都比其额定电流大几倍，且晶闸管芯片抗电流冲击能力较差，建议您在选取模块电流规格时应留出适当裕量。推荐选择如下：
阻性负载：模块标称电流应为负载额定电流的2倍。感性负载：模块标称电流应为负载额定电流的3倍。
2、导通角要求
模块在较小导通角时（即模块高输入电压、低输出电压）输出较大电流，这样会使模块严重发热甚至烧毁。这是因为在非正弦波状态下用普通仪表测出的电流值，不是有效值，所以，尽管仪表显示的电流值并未超过模块的标称值，但有效值会超过模块标称值的几倍。因此，要求模块应在较大导通角下（100度以上）工作。
3、控制电源要求
（1）电压为DC12V±0.5V；纹波电压≤30mV；输出电流≥1A；
（2）可以采用开关电源，也可采用线性电源（即变压器整流式稳压电源）。开关电源外壳应带屏蔽罩。线性电源要求滤波电容必须≥2200μf／25V。
（3）控制电源极性要求正确接入模块控制端口，严禁反接。否则将烧坏模块控制电路。
4、使用环境要求
（1）工作场所环境温度范围：-25℃～+45℃。
（2）模块周围应干燥、通风、远离热源、无尘、无腐蚀性液体或气体。
5、其它要求
（1）当模块控制变压器负载时，如果变压器空载，输出电流可能会小于晶闸管芯片的擎住电流，导致回路中产生较大直流分量，严重时会烧掉保险丝。为了避免出现上述情况，可在模块输出端接一固定电阻，一般每相输出电流不小于500mA（具体数据可根据试验情况确定）。
（2）小规格模块主电极无螺钉紧固，极易掀起折断，接线时应注意避免外力或电缆重力将电极拉起折断。
（3）严禁将电缆铜线直接压接在模块电极上，以防止接触不良产生附加发热。
（4）模块不能当作隔离开关使用。为保证安全，模块输入端前面需加空气开关。
（5）测量模块工作壳温时，测试点选择靠近模块底板中心的散热器表面。可将散热器表面以下横向打一深孔至散热器中心，把热电偶探头插到孔底。要求该测试点的温度应≤80℃。
