电子定时器

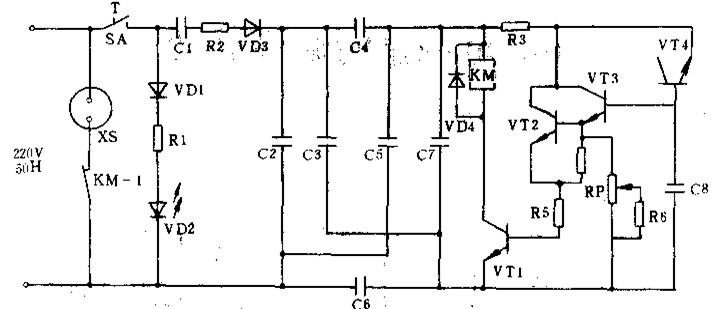

　　工作原理如图所示。合上电源开关sA，发光二极管vD2指示工作，由限流电阻R2电容c1降压，二极管VD3整流，再由平衡对称电容c2一c7滤波，在C7两端获取6v的直流电压。般获得长定时都需使用较大电阻和电容的数值，但过大的电阻提供的电流可能不足以使二极管导通或导通后不能维持；加大电容又易造成漏电并影响定时精度。因此，可采用三极管发射结的反偏电阻作延时电路，反向电阻有一个显着持点，就是外加反向电压在—定范围内变化则反向电流基本不随反向电压变化，即只有较理想的恒流特性。由于发射结反向电阻较大，再加上VTl与VT2、VT3三极管输入电阻串接，其电阻也较大，这样可增长定时时间。接通电源时，电容c8上的电压Uc8＝oV、vTl、vT2、VT3均截止。vT4为C8提供恒定的充电电流，使Uc8趋线性增长。为使vTl有足够的带负载能力，前线采用了复合管vT2、vT3。复合管的电流放大系数近似等于组成复合管的各三极管电流放大系数的乘积。这样，要使按在复合管的发射极电路中的三极管VTl导通，只需供给复合管很小的基极电流就可以了。当vTl导通时，继电器KM通电，触点KM—1断开。
