无熔丝开关

无熔丝开关的结构

• 　　无熔丝开关，主要是在配电盘上安装一主开关，主开关的各接点分别固定连接有一主铜板。主铜板的另一端固定安装在绝缘电木上。在主铜板的两侧分别设置有多个相对的分路开关，每一个相对的分路开关所对应的接点上固定安装有连接铜板，该连接铜板与主铜板之间用一插座相互插接在一起，每一连接铜板仅通过一个插座与所要连接的主铜板相连接导通。由此，使用本实用新型的连接构造，可以使主开关与分路开关间无论在组装或拆卸上都比现有的使用电线连接的连接装置方便。

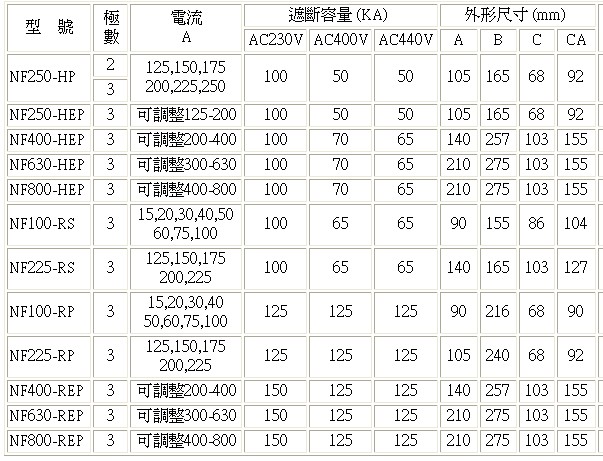

无熔丝开关的参数

无熔丝开关的使用注意事项

• 　　无熔丝开关的主要功能是防止电路过载及短路用，级数有1P，2P及3P三种。一般选用无熔丝开关式以表示中的额定容量为主。在控制系统中的地线上，不可单独使用无熔丝开关。连接无熔丝开关电路的导线，安全电流不可小于无熔丝开关安全电流的额定值。若无熔丝开关负载为负电动机时，为考虑其正常启动时不会跳脱，应依照电动机额定电流的1.5/2.5倍选用，电力工程分路导线应能承受电动机额定电流的1.25倍。
