瞬态数据接口

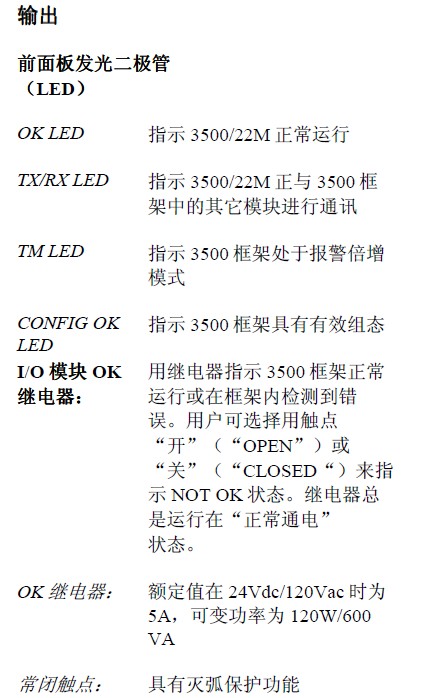

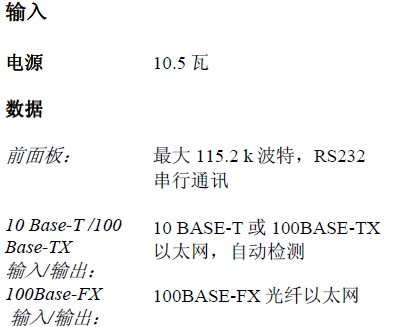

瞬态数据接口技术规格

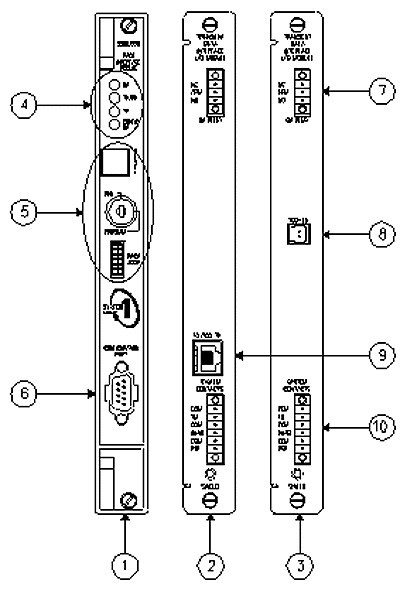

瞬态数据接口的前后视图

•

  　
        （1）  主模块

  　　（2）  10/100 Base T以太网输入/输出模块

  　　（3）  100 Base FX 以太网输入/输出模块

  　　（4）  发光二极管：指示模块的运行状态

  　　（5）  硬件转换开关

  　　（6）  组态端口：采用RS-232协议组态或检索机器数据

  　　（7）  OK继电器：指示框架的OK状态

  　　（8）  光纤以太网端口：用于组态和数据采集

  　　（9）  RJ45以太网端口：用于组态和数据采集

  　　（10） 系统触点

瞬态数据接口基本原理

• 　　TDI运行在3500框架的RIM插槽中，与M系列监测器 （3500/40M、3500/42M等）配合使用，连续采集稳态和瞬态 波形数据，并通过以太网将数据传送到主计算机软件。TDI具 有标准的静态数据采集，但是采用可选的通道使能磁盘，也可 采集瞬态或动态数据。TDI与以前的通讯处理器相比，除了将 通讯处理器的功能集成到3500框架以外，还有其它几方面的 改进。

  　　TDI为全部框架提供通用功能，但并不是关键监测通道的组 成部分，不影响整个监测系统的正确和常规运行。每个框架要 求一个TDI或RIM。TDI只占用框架中的一个槽位，必须位于 第一个插槽中（紧邻电源模块）。

  　　对于三重模块冗余（TMR）应用，3500系统要求TMR形 式的TDI。除了所有标准TDI的功能，TMR TDI还具有“监测 器通道比较功能”。通过选择监测器选项的安装功能，3500 TMR组态执行监测表决功能。采用这种方式，TMR TDI连续 比较三个冗余监测器的输出。如果TMR TDI检测出其中一个 监测器的输出信息与其它两个监测器不相等（在组态的百分比 之内），它就会向监测器发出错误指示，并在系统事件列表中 加入一个事件。
