单相固态继电器

单相固态继电器特点

• 　　采用DCB板及其它高级导热绝缘材料，导热性能好，导热底板不带电，保证使用安全。

  　　采用高级封装材料，防爆、防潮性能更佳，外观更漂亮。

  　　热循环负载次数高于国家标准，使用寿命长。

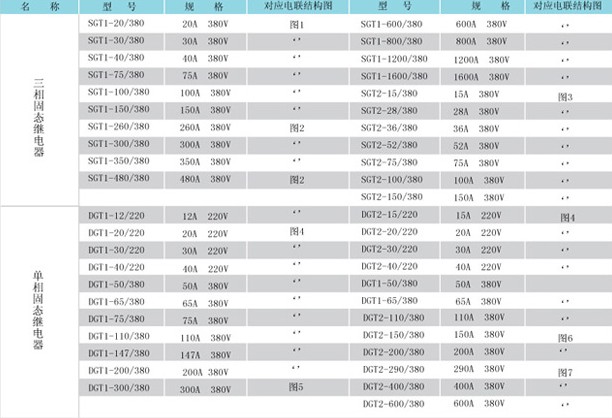

单相固态继电器规格型号

单相固态继电器参数

• 　　（1）工作频率f为50HZ；

  　　（2）控制电源电压5～32VDC或6～32VDC，

  　　（3）模块绝缘电压VISO（RMS）≥2500VAC；

  　　（4）门槛电压：VTO=0.8～0.9V；

  　　（5）芯片最高结温：Tj（max）=125℃；

  　　（6）通态电流临界上升率di／dt：100A／μs；

  　　（7）断态正向电压临界上升率dv／dt：500V／μs。

单相固态继电器使用注意事项

• 　　1、固态继电器电流规格的选取

  　　考虑到电网电压的波动和负载在起动时一般都比其额定电流大几倍，且晶闸管芯片抗电流冲击能力较差，建议您在选取固态继电器电流规格时应留出适当裕量。推荐选择如下：

  　　（1）阻性负载：固态继电器标称电流应为负载额定电流的2倍。

  　　（2）感性负载：负载较轻时选用模块标称电流应为负载额定电流的2.5倍，中型负载时选用模块标称电流应为负载额定电流的3倍，重负载时应为负载额定电流的4～4.5倍。

  　　2、使用环境要求

  　　（1）环境适应温度-25℃～+45℃。

  　　（2）工作场所要求干燥、通风、无尘、无腐蚀性气体。
