过流保护

　　1、复合型:将多种保护符合起来.

　　2、限功率型:限定输出的总功率

　　3、回卷型:初始电流恒定不变,电压下降到一定数值电流开始减小.

　　4、打隔型:过流后,电流电压下降到0,然后又开始上升,周而复始.

　　5:恒流行:电流恒定不变,电压下降

　　压器初级电压220V，次级电压16V，次级电流1.5A， 次级异常时的初级电流约350mA，10分钟之内应进入保护状态，变压器工作环境温度-10 ~ 40 ℃，正常工作时温升15 ~ 20 ℃， PTC热敏电阻器靠近变压器安装，请选定一PTC热敏电阻器用于初级保护。

　　1.确定最大工作电压

　　已知变压器工作电压220V，考虑电源波动的因素，最大工作电压应达到220V×（1+20%）=264V

　　PTC热敏电阻器的最大工作电压选265V。

　　2.确定不动作电流

　　经计算和实际测量，变压器正常工作时初级电流125mA，考虑到PTC热敏电阻的安装位置的环境温最高可达60 ℃，可确定不动作电流在60 ℃时应为130~ 140mA。

　　3.确定动作电流

　　考虑到PTC热敏电阻器的安装位置的环境温度最低可达到-10 ℃或25℃， 可确定动作电流在 -10 ℃或25℃时应为340~ 350mA，动作时间约5分钟。

　　4.确定额定零功率电阻R25

　　PTC热敏电阻器串联在初级中，产生的电压降应尽量小，PTC热敏电阻器自身的发热功率也应尽量小，一般PTC热敏电阻器的压降应小于总电源的1%，R25经计算：

　　220V × 1% ÷0.125A=17.6 Ω

　　5.确定最大电流

　　经实际测量，变压器次级短路时， 初级电流可达到500mA， 如果考虑到初级线圈发生部分短路时有更大的电流通过，PTC热敏电阻器的最大电流确定在1A以上。

　　6. 确定居里温度和外形尺寸

　　考虑到PTC热敏电阻器的安装位置的环境温最高可达60 ℃， 选择居里温度时在此基础上增加40 ℃， 居里温度为100 ℃，但考虑到低成本， 以及PTC热敏电阻器未安装在变压器线包内， 其较高的表面温度不会对变压器产生不良作用，故居里温度可选择120 ℃，这样PTC热敏电阻器的直径可减小一档，成本可以下降。

　　7.确定PTC热敏电阻器型号

　　根据以上要求，查阅我们公司的规格表，选定MZ11-10P15RH265

　　即: 最大工作电压265V， 额定零功率电阻值15Ω± 25%，不动作电流140 mA，动作电流350 mA，最大电流1.2A，居里温度120 ℃，最大尺寸为?11.0mm。

　　电源作为一切电子产品的供电设备，除了性能要满足供电产品的要求外，其自身的保护措施也非常重要，如过压、过流、过热保护等。一旦电子产品出现故障时，如电子产品输入侧短路或输出侧开路时，则电源必须关闭其输出电压，才能保护功率MOSFET和输出侧设备等不被烧毁，否则可能引起电子产品的进一步损坏，甚至引起操作人员的触电及火灾等现象，因此，开关电源的过流保护功能一定要完善。

　　1 开关电源中常用的过流保护方式

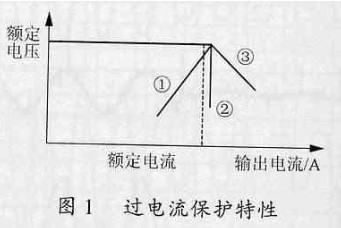

　　过电流保护有多种形式，如图1所示，可分为额定电流下垂型，即字型；恒流型；恒功率型，多数为电流下垂型。过电流的设定值通常为额定电流的110％～130％。一般为自动恢复型。

　　图1中①表示电流下垂型，②表示恒流型，③表示恒功率型。

　　1.1 用于变压器初级直接驱动电路中的限流电路

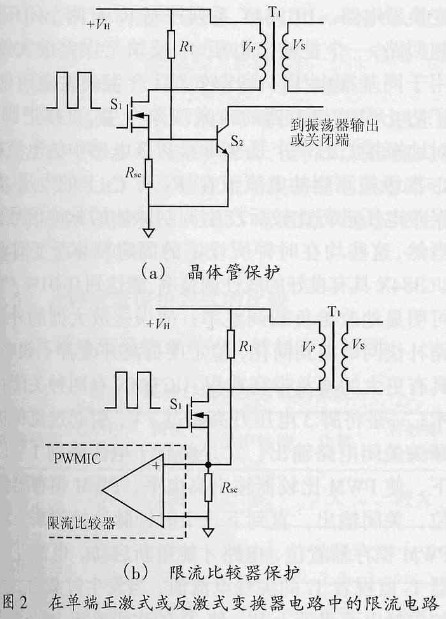

　　在变压器初级直接驱动的电路（如单端正激式变换器或反激式变换器）的设计中，实现限流是比较容易的。图2是在这样的电路中实现限流的两种方法。

　　图2电路可用于单端正激式变换器和反激式变换器。图2（a）与图2（b）中在MOSFET的源极均串入一个限流电阻Rsc，在图2（a）中，Rsc提供一个电压降驱动晶体管S2导通，在图2（b）中跨接在Rsc上的限流电压比较器，当产生过流时，可以把驱动电流脉冲短路，起到保护作用。

　　图2（a）与图2（b）相比，图2（b）保护电路反应速度更快及准确。首先，它把比较放大器的限流驱动的门槛电压预置在一个比晶体管的门槛电压Vbe更精确的范围内；第二，它把所预置的门槛电压取得足够小，其典型值只有100mV～200mV，因此，可以把限流取样电阻Rsc的值取得较小，这样就减小了功耗，提高了电源的效率。

　　当AC输入电压在90～264V范围内变化，且输出同等功率时，则变压器初级的尖峰电流相差很大，导致高、低端过流保护点严重漂移，不利于过流点的一致性。在电路中增加一个取自＋VH的上拉电阻R1，其目的是使S2的基极或限流比较器的同相端有一个预值，以达到高低端的过流保护点尽量一致。

　　1.2 用于基极驱动电路的限流电路

　　在一般情况下，都是利用基极驱动电路把电源的控制电路和开关晶体管隔离开来。变换器的输出部分和控制电路共地。限流电路可以直接和输出电路相接，其电路如图3所示。在图3中，控制电路与输出电路共地。工作原理如下：

　　电路正常工作时，负载电流IL流过电阻Rsc产生的压降不足以使S1导通，由于S1在截止时IC1=0，电容器C1处于未充电状态，因此晶体管S2也截止。如果负载侧电流增加，使IL达到一个设定的值，使得ILRsc=Vbe1＋Ib1R1，则S1导通，使电容器C1充电，其充电时间常数τ=R2C1，C1上充满电荷后的电压是VC1=Ib2R4＋Vbe2。在电路检测到有过流发生时，为使电容器C1能够快速放电，应当选择R4�R3。R2的选用原则为Ib1max=（Vin－Vbe1)/R1，IC1=β×Ib1max，则R2≥（Vin－Vcesat1）R1/（V1－Vbe1）。如果参数设计正确，由VC1所产生的偏压足以使S2快速进入导通状态，通过S2的集电极输出可以进一步关闭PWM的驱动信号。当过载现象解除后，电路可以自动恢复到正常工作状态。

　　1.3 无功率损耗的限流电路

　　上述两种过流保护比较有效，但是Rsc的存在降低了电源的效率，尤其是在大电流输出的情况下，Rsc上的功耗就会明显增加。图4电路利用电流互感器作为检测元件，就为电源效率的提高创造了一定的条件。

　　图4电路工作原理如下：利用电流互感器T2监视负载电流IL，IL在通过互感器初级时，把电流的变化耦合到次级，在电阻R1上产生压降。二极管D3对脉冲电流进行整流，经整流后由电阻R2和电容C1进行平滑滤波。当发生过载现象时，电容器C1两端电压迅速增加，使齐纳管D4导通，驱动晶体管S1导通，S1集电极的信号可以用来作为电源变换器调节电路的驱动信号。

　　电流互感器可以用铁氧体磁芯或MPP环型磁芯来绕制，但要经过反复实验，以确保磁芯不饱和。理想的电流互感器应该达到匝数比是电流比。通常互感器的Np=1，Ns=NpIpR1/(Vs＋VD3)。具体绕制数据最后还要经过实验调整，使其性能达到最佳状态。

　　1.4 用555做限流电路

　　图5为555集成时基电路的基本框图。

　　555集成时基电路是一种新颖的、多用途的模拟集成电路，有LM555，RCA555，5G1555等，其基本性能都是相同的，用它组成的延时电路、单稳态振荡器、多谐振荡器及各种脉冲调制电路，用途十分广泛，也可用于直接变换器的控制电路。

　　图4

　　555时基电路由分压器R1、R2、R3，两个比较器，R�S触发器以及两个晶体管等组成，电路在5～18V范围内均能工作。分压器提供偏压给比较器1的反相输入端，电压为2Vcc/3，提供给比较器2的同相输入端电压为Vcc/3，比较器的另两个输入端脚2、脚6分别为触发和门限，比较器输出控制R�S触发器，触发器输出供给输出级以及晶体管V1的基极。当触发器输出置高时，V1导通，接通脚7的放电电路；当触发器输出为低时，V1截止，输出级提供一个低的输出阻抗，并且将触发器输出脉冲反相。当触发器输出置高时，脚3输出的电压为低电平，触发器输出为低时，脚3输出的电压为高电平。输出级能够提供的最大电流为200mA，晶体管V2是PNP管，它的发射极接内部基准电压Vr，Vr的取值总是小于电源电压Vcc，因此，若将V2的基极（脚4复位）接到Vcc上，V2的基—射极为反偏，晶体管V2截止。

　　图5

　　图6为用555做限流保护的电路，其工作原理如下：UC384X与S1及T1组成一个基本的PWM变换器电路。UC384X系列控制IC有两个闭环控制回路，一个是输出电压Vo反馈至误差放大器，用于同基准电压Vref比较之后产生误差电压（为了防止误差放大器的自激现象产生，直接把脚2对地短接）；另一个是变压器初级电感中的电流在T2次级检测到的电流值在R8及C7上的电压，与误差电压进行比较后产生调制脉冲的脉冲信号。当然，这些均在时钟所设定的固定频率下工作。UC384X具有良好的线性调整率，能达到0.01％/V；可明显地改善负载调整率；使误差放大器的外电路补偿网络得到简化，稳定度提高并改善了频响，具有更大的增益带宽乘积。UC384X有两种关闭技术；一是将脚3电压升高超过1V，引起过流保护开关关闭电路输出；二是将脚1电压降到1V以下，使PWM比较器输出高电平，PWM锁存器复位，关闭输出，直到下一个时钟脉冲的到来，将PWM锁存器置位，电路才能重新启动。电流互感器T2监视着T1的尖峰电流值，当发生过载时，T1的尖峰电流迅速上升，使T2的次级电流上升，经D1整流，R9及C7平滑滤波，送到IC1的脚3，使IC1的脚1电平下降（注意：接IC1脚1的R3，C4必须接成开环模式，如接成闭环模式则过流时555的脚7放电端无法放电）。IC1的脚1与IC2的脚6相连接，使IC2的比较器1同相输入端的电压降低，触发器Q输出高电平，V1导通，IC2的脚7放电，使IC1的脚1电平被拉低于1V，则IC1输出关闭，S1因无栅极驱动信号而关闭，使电路得到保护。若过流不消除，则重复上述过程，IC1重新进入启动、关闭、再启动、再关闭的循环状态，即“打嗝”现象。而且，过负载期间，重复进行着启振与停振，但停振时间长，启振时间短，因此电源不会过热，这种过负载保护称为周期保护方式（当输入端输入电压变化范围较大时，仍可使高、低端的过流保护点基本相同）。其振荡周期由555单稳多谐振荡器的RC时间常数τ决定，本例中τ=R1C1，直到过载现象消失，电路才可恢复正常工作。电流互感器T2的选择同1.3的互感器计算方法。

　　图6

　　图6电路，可以用在单端反激式或单端正激式变换器中，也可用在半桥式、全桥式或推挽式电路中，只要IC1有反馈控制端及基准电压端即可，当发生过流现象时，用555电路的单稳态特性使电路工作在“打嗝”状态下。

　　1.5 几种过流保护方式的比较

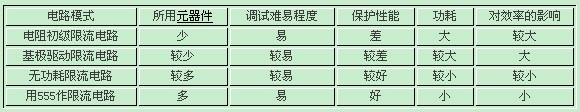

　　几种过流保护方式的比较如表1所列。

　　表1 几种过流保护方式的比较

　　2 结语

　　作者经过长期的研发与生产，比较了开关电源中所使用的各种过流保护方法，可以说，几乎没有一种过流保护方式是万能的，只有用555的保护方式性能价格比是较好的。一般来说，选择何种过流保护方式，都要结合具体的电路变换模式而做出相应的选择。只有经过认真的分析，大量的实验才能找到最适合的过流保护方式。保护方式设计的合理、有效，意味着产品的可靠性才可能更高。

　　可控硅整流装置不论在电力系统还是在现代工业的各行各业中已得到广泛应用。如冶金行业中，应用于金属冶炼；化工行业中，应用于电解、电镀；在电力系统中，既可作为系统控制、保护的工作电源，同是又可作为蓄电池的充电装置。可控硅整流装置要安全运行，必须有可靠的保护措施。在整流装置过载或者输出短路时，保护措施能起到安全保护作用，使装置不受损坏。我们把这种保护功能，归结为限流保护和过流保护。这两种保护是否可靠，直接影响产品的质量，代表着产品的水平。

　　1 可控硅整流装置的控制原理

　　1.1可控硅整流装置的开环控制

　　以三相全控桥为例，可控硅整流装置的输出电压Ud与可控硅控制角α之间的关系如下：

　　Ud=1.35Uzlcosα

　　式中：Ud—可控硅整流装置输出电压；Uzl—整流变压器二次侧线电压；α—可控硅控制角。

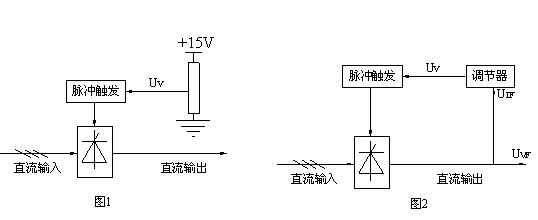

　　由上式可以看出，可控硅整流装置的输出电压与可控硅控制角α有关系。在如图1中α实际上由控制电压Uy决定，即当Uy增加时，α增大，则Ud减小；当Uy减小时，α减小，则Ud增大。所以调节Uy的大小，可以控制整流装置的输出电压值。这便构成了整流装置的开环控制。

　　1.2可控硅整流装置的闭环控制

　　整流装置的输出通过调节单元，来控制Ud这一过程便构成了可控硅整流装置的闭环控制。如图2所示。图中的调节单元为整个控制系统的核心，这个调节单元设计的如何，决定着整流装置能否正常工作。

　　1.3调节单元

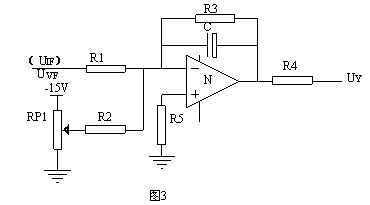

　　调节单元的构成及原理如图3所示。图中Uvf为装置Uif为装置输出电压或电流反馈信号。当只有电压反馈Uvf时，整流装置工作在恒压状态下；当只有电流反馈UIf时，装置工作在恒流状态下。R1、R3、R5、C、N构成了PI调节器。PI调节器输出Uy与电压反馈Uvf之间的关系为：

　　由式中可以看出，Uvf决定Uy，从而决定整流装置的输出电压Ud，这样就构成了一个自动调节系统。这一调节单元的加入，使整流装置自动工作在恒压或恒流状态。

　　当电网波动或整流装置负载变化而引起整流装置输出电压高于输出整定值时，电压反馈Uvf升高，Uy也升高，则控制角α增大。由整流装置输出电压公式可以看出，Ud相应减小，控制角α减小，使Ud增大，以达到整定值。通过这种自动调节，使整流装置达到稳定电压的目的。整流装置处于恒流工作状态时，其调节过程与恒压状态的调节过程原理相同，这里不再赘述。

　　RP1为整流装置输出电压或电流值的设置电位器，通过RP1的调整，使装置输出一定的电压或电流值。

　　2 限流保护

　　限流保护是在整流装置工作在恒压状态下所加入的一种保护措施。当整流装置输出电流超过额定值时，这种保护能使整流装置的输出电压降低，并使装置继续运行，如图4所示。

　　电流反馈信号Uif经过运算放大器放大，再经过反相器倒相后，与电压反馈信号Uvf通过选通电路相迭加在一起，做为PI调节器的输入。这里UIfˊ=R7/R5（R2/R1•Uif+R2/R3?URP1）

　　运算放大器N1与反相器N2完成电流反馈信号的放大作用。电路应该这样设计和调整，当整流装置输出电流超出输出电流额定值，即|UIf|>|URP1|时，保证UIFˊ>Uvf；当整流装置输出电流低于输出电流额定值即|UIf|

　　当UIFˊ>时，Uˊ=UIFˊ-Uv2

　　当UIFˊ

　　Uv1—二极管V1的管压降，Uv2—二极管V2的管压降。

　　综上所述，电流反馈与电压反馈经选通电路后，保证只有一个信号作为PI调节器的输入。也就是说，当整流装置输出电流超出电流额定值时，则只有电流反馈作为PI调节器的输入，那么整流装置处于恒流工作状态。当整流装置输出电流低于电流额定值时，只有电压反馈作为PI调节器的输入，则整流装置工作在恒压状态下。

　　由此可见，整流装置只有加入限流保护后，在超负荷运行时，电流能受到有效的抑制，元件不会被损坏，装置能得到可靠的保护。

　　在实际工作中，用于给蓄电池充电的整流装置，就经常工作在限流状态下。比如，在为蓄电池恒压充电时，由于电池初始电压很低，整流装置的输出电压与电池端电压之间的压差较大，则充电电流很大，超出整流装置输出的额定电流，但由于整流装置中设有限流作用，装置便可在额定输出状态下恒流运行，随着电池电压的上升，使整流装置逐步脱离限流环节，自动转为恒压工作状态。图5给出了整流装置在为蓄电池充电时的电压、电流与时间的关系曲线。

　　3  过流保护

　　用在可控硅整流装置中的过流保护方式很多，如快速熔断器保护、快速电流继电器保护、自动空气断路器保护和电子回路保护等。根据多年的实际经验，我们采用电子回路作整流装置的过流保护措施，其原理见图6所示。

　　可控硅触发脉冲是由一个电平信号Uk来控制，当Uk为“1”电平时，可控硅触发脉冲关断，则整流装置输出为0。当Uk为“0”电平时，可控硅触发脉冲正常输出，则整流装置输出电压为Ud。

　　图6中，R1，R2，N组成比较器，通过RP1来设置过流保护值；V1为钳位二极管，Uk为可控硅触发脉冲输出的控制信号。当整流装置输出电流超出额定值的20%时，电流反馈UIF>URP1，则比较器输出为“0”电平，使三极管V2截止，此时Uk为“1”电平，使整流装置输出电压为0。钳位二极管V1保证系统在出现过流时，比较器输出电位为“0”电平，使整流装置可靠关断。

　　这种过流保护电路的设计，确保了在整流装置输出正负极短路时，不致于损坏装置中的任何元件。实践证明，这种电路工作极为可靠。

　　4 结语

　　限流、过流保护在可控硅整流装置中的完善，使整流装置运行起来更加安全可靠。这种保护措施不仅适用于可控硅整流装置，而且同样适用于开关电源和其它直流稳压装置，在电力系统中，为无人职守提供了可能，并为全自动整流装置的诞生奠定了基础。
