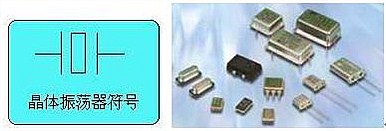

石英晶体振荡器

　　石英晶体振荡器有两个端子，属线性元件，无源被动元件。石英谐振器本身没有引起振荡的能力，必须借助外力才能使其振荡，它工作在线性范围内。石英振荡器的Q值非常高，低的有几万，高的有几百万。石英晶体的频率稳定性非常好，在剧烈变化的环境下仍能稳定工作。

　　石英晶体谐振器的晶体，一般都用人造晶体，因为天然的晶体含有杂质和缺陷。

　　石英晶体的封闭方法有四种：

　　一是金属外壳，用金属底座和盖子，晶体放入后冷压而成，内部充以惰性气体或抽成真空。

　　二是电阻熔接型，这种方法主要用小型外壳，在便携电话机和无线机中。

　　三是焊接封闭型，这种方法制作比较容易，可获得宽频率、稳定性好的谐振器。四是直接压入，在手表中用的较多。

　　石英晶体谐振器根据其外型结构不同可分为HC-49U、HC-49U/S、HC-49U/S·SMD、UM-1、UM-5及柱状晶体等。

　　HC-49U适用于具有宽阔空间的电子产品如通信设备、电视机、电话机、电子玩具中。

　　HC-49U/S适用于空间高度受到限制的各类薄型、小型电子设备及产品中。

　　HC-49U/S·SMD为准表面贴装型产品，适用于各类超薄型、小型电脑及电子设备中。

　　柱状石英晶体谐振器适用于空间狭小的稳频计时电子产品如计时器、电子钟、计算器等。

　　UM系列产品主要应用于移动通讯产品中，如BP机、移动手机等。

　　石英晶体谐振器主要用于频率控制和频率选择电路。

　　1、在振荡频率上，闭合回路的相移为2nπ。

　　2、当开始加电时，电路中唯一的信号是噪声。满足振荡相位条件的频率噪声分量以增大的幅度在回路中传输，增大的速率由附加分量，即小信号，回路益增和晶体网络的带宽决定。

　　3、幅度继续增大，直到放大器增益因有源器件（自限幅）的非线性而减小或者由于某一自动电平控制而被减小。

　　4、在稳定状态下，闭合回路的增益为1。

　　频率范围 :3.200MHz~110.000MHz

　　振荡模式 : 3.200MHz~48.000MHzFundamental 30.000MHz~110.000MHz Third Overtone

　　频率公差 :±50ppm Max (±5ppm,±10ppm ,±30ppm Available)

　　频率温度公差 : ±50ppm Max (±5ppm,±10ppm ,±30ppm Available)

　　工作温度 ;-10℃~+60℃ STandard,-40℃~+85℃ Extended

　　储存温度 :-40℃~+85℃

　　年老化特性 : ±5ppm/Year Max
