谐振电抗器

　　1、大屏幕显示试验数据、试验状态并有实时操作步骤指示功能。

　　2、能灵活整定试验电压、调频范围、加压时间。

　　3、试验结果能计算出被试品电容值并可打印。

　　4、体积小、重量轻、操作方便。

　　5、分辨率高、频率分辨率为0.01Hz，电压分辨率为0.01V。

　　6、安全可靠性高，系统具有过电压、过电流及放电保护功能，确保人身及设备安全。

　　7、可升级操作软件。

　　1、环境温度：-10～45℃

　　2、工作湿度：≤90％

　　3、海拔：≤2000M

　　4、电源输入：220V±l0％单相 输出0～220V（≤10KW）

　　380V±l0％三相，50Hz 输出0～400V

　　5、额定试验容量：0～8000KVA

　　6、谐振电压：0～1000KV

　　7、频率调节范围：0.1～300Hz

　　8、系统测量精度：0.5级

　　9、频率调节分辨率：0.01Hz

　　10、不稳定度：≤0.05％

　　11、输出波形：正弦波

　　12、波形畸变率：≤0.5％

　　13、噪声： 60dB

　　14、电抗器Q值：30～200

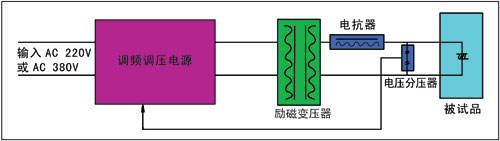

　　电抗器L和被试品电容C组成的串联谐振都有一个固定的谐振频率F=1/（2π√L·C）当试验频率等于这个频率时，该电路发生谐振。

　　通过这个原理，由调频电源提供电源送给励磁变压器，经过励磁变压器变压成中压加上L和被试品电容C上。通过改变调频电源输出频率，使回路处于串联谐振状态，再调节调频电源输出电压，使试品上电压达到所需要的电压值。
