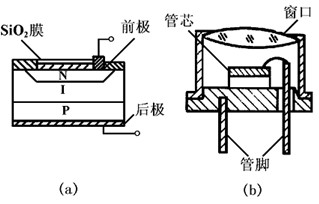

为了提高PN结硅光电二极管的时间响应,消除在PN结外光生载流子的扩散运动时间,常采用在P区与N区之间生成I型层,构成如图(a)所示的PIN结构光电二极管,PIN结构的光电二极管与PN结型的光电二极管在外形上没有什么区别,如图(b)。
1. 插入损耗:开关在导通时衰减不为零,称为插入损耗
2. 隔离度:开关在断开时其衰减也非无穷大,称为隔离度
3. 开关时间: 由于电荷的存储效应,PIN管的通断和断通都需要一个过程,这个过程所需时间
4. 承受功率: 在给定的工作条件下,微波开关能够承受的最大输入功率
5. 电压驻波系数: 仅反映端口输入,输出匹配情况
6. 视频泄漏
7. 谐波: PIN二极管也具有非线性,因而会产生谐波,PIN开关在宽带应用场合,谐波可能落在使用频带内引起干扰.
8. 开关分类:反射式和吸收式, 吸收式开关的性能较反射式开关优良。
