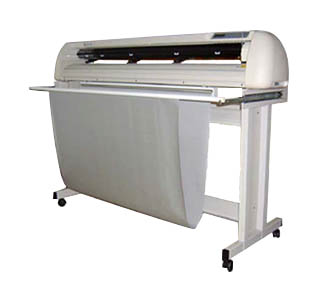

绘图仪是一种输出图形的硬拷贝设备。绘图仪在绘图软件的支持下课绘制出复杂、精确的图形,是各种计算机辅助设计不可缺少的工具。绘图仪的性能指标主要有绘图笔数、图纸尺寸、分辨率、接口形式及绘图语言等。
绘图仪一般是由驱动电机、插补器、控制电路、绘图台、笔架、机械传动等部分组成。绘图仪除了必要的硬设备之外,还必须配备丰富的绘图软件。只有软件与硬件结合起来,才能实现自动绘图。软件包括基本软件和应用软件两种。绘图仪的种类很多,按结构和工作原理可以分为滚筒式和平台式两大类:①滚筒式绘图仪。当X向步进电机通过传动机构驱动滚筒转动时,链轮就带动图纸移动,从而实现X方向运动。Y方向的运动,是由Y向步进电机驱动笔架来实现的。这种绘图仪结构紧凑,绘图幅面大。但它需要使用两侧有链孔的专用绘图纸。②平台式绘图仪。绘图平台上装有横梁,笔架装在横梁上,绘图纸固定在平台上。X向步进电机驱动横梁连同笔架,作X方向运动;Y向步进电机驱动笔架沿着横梁导轨,作Y方向运动。图纸在平台上的固定方法有3种,即真空吸附、静电吸附和磁条压紧。平台式绘图仪绘图精度高,对绘图纸无特殊要求,应用比较广泛。
按照绘图方式可分为笔试和喷墨两种。
1、笔式绘图仪,用过绘图笔将纸样绘制在纸上,绘图时,绘图纸会来回的滚动所以对绘图纸张的要求就稍微高些。
2、喷墨绘图机是利用墨水将线条喷在纸上,有特制和使用HP通用喷头两种,由于是单方向的走纸,于是对纸张的要求就不是很高,如此绘图仪磨损也较小使用寿命更长。
1)精密数字控制技术及专业驱动电路,整机可靠性高。
2)原装进口高速步进马达,速度快,精度高。
3)特有的负压吸附系统,确保刻绘自如。
4)采用普通的圆珠笔笔芯及40克以上的纸张,耗才便宜,节约成本。
最大打印幅面 610mm
打印分辨率 2400×1200dpi
打印速度 经济质量:2 分钟/页,生产模式:3.8分钟/页(涂层),7.2分钟/页(光面),照片质量:12.4分钟/页
打印幅面 大于A4的所有标准尺寸
墨盒颜色 12色墨盒
内存 256MB
硬盘 80GB
供纸方式 单页进纸,卷筒进纸,自动切割机(切割除画布外的所有介质)
打印介质 相纸,校样纸,艺术打印材料,背胶,横幅和标志,证券纸和涂料纸,技术用纸,胶片,背光布/纺织品
介质厚度 最厚0.8mm
打印机语言 HP PCL 3 GUI
适用墨盒 蓝色,绿色,品红色,红色,黄色,灰色,照片黑色,亚光黑色,浅青色,浅灰色,浅品红色,光亮剂墨水类型:HP Vivera 颜料墨水墨滴:4皮升(lc、lm、lg、pK、E、G),6 皮升(M、Y、mK、R、GN、B)打印头喷嘴:12672
接口类型 1个10/100Base-T 以太网 RJ-45 端口,1个高速 USB 2.0 端口,1个EIO JetDirect 附件插槽
操作系统 Windows 2003/2008/XP/VistaMac OS X v 10.4/10.5
环境参数 工作温度:15-35℃,工作湿度:20-80%,存放温度:-25-55℃
电源 功耗:200W(最大)电压:100-240V(+/- 10%),50/60Hz(+/-3Hz),2A(最大)
尺寸 1262×661×391mm
重量 47kg
其他技术参数 最大打印长度:91米 防褪色性:约200 年
绘图仪在成套的服装CAD系统中占有重要的地位,一般服装CAD系统包括数字化仪,服装CAD软件,绘图仪和打印机等。
绘图仪能按照人们要求自动绘制图形,它在中间起到将服装制版人员利用软件制作的服装样板输出到纸上的作用。还有工程上的绘图仪还可绘制各种管理图表和统计图、大地测量图、建筑设计图、电路布线图、各种机械图等。
