电烙铁温度计

　　0.2m之CA传感器能准确快速测量温度，适用于无铅焊锡。

　　可根据焊咀形状随意用任何角度测量焊咀温度。

　　设有自动关机功能，当温度计处于不使用状态3分钟，电源会自动关闭

　　设有[MAX HOLD ]记录焊咀最高温度功能，当按[MAX HOLD]按钮时，显示屏会显示焊咀最高温度记录。

　　以CA传感器准确快捷测定焊咀温度。

　　清晰数字显示。

　　特殊合金镀层，使传感器能抵御腐蚀及氧化。

　　传感器容易更换。

　　电烙铁温度计是由感温线和仪表组成。

　　若手上有数字万用表能测温度，而且探头是热电偶的，那就很方便了。因为一般这个热电偶也是 K 型的，直接将感温线的输出接到万用表的温度输入就好了！直接就显示出温度了。

　　若手上的数字万用表无法测温度，那就只能用它的 200mV 档来测电压了，再查表，转换成温度值。

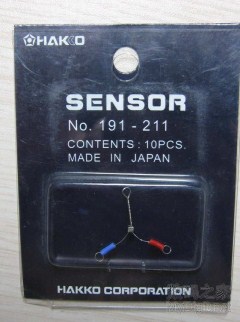

　　感温线可以用白光 191 温度计，用的只要用一条就好了。感温线属于消耗性材料，用 50 次左右就要更换一条以保证精度，故很容易买到的。

　　感温线是奔驰的商标状，中间一个感温块，引出了三条线，末尾打了个圈圈用来接接线柱。实际它是二根线做成的，有红套的是正极线，蓝套的是负极线，还有一条边就是这二条线缠在一起的，不作为信号线，主要用作支撑，因为三条边才能支撑得牢。

　　主要的工作是做感温线的架子。

　　买 3 个接线柱。接线柱的螺纹比感温线引出线的圈圈大时，则把引出线的那个小圈圈拆掉，再重新按接线柱的螺纹大小绕一个大圈圈就好了。

　　再拿一个废电路板，比好尺寸用电钻钻三个孔，正好是一个三角形，将接线柱安装在电路板上。再将感温线三个脚接在各个接线柱螺纹上，上紧螺母就好了。再焊上线接到万用表，就好了。如图：

　　测温时，烙铁头先上点锡，再放在感温线中间的感温块上，沾锡面要和感温块水平接触，且有一定的力度。感温块是可以上锡的，故能与烙铁头充分接触，测的温度比较准。这时，万用表的测温档直接显示的就是温度了。

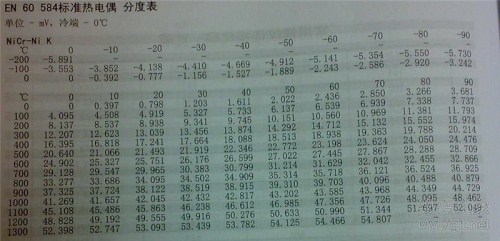

　　如果测的是电压 mV 值，则用以下的转换表格将电压转换成温度，再加上室温，就是烙铁头的温度了。比如 12.6mV 是 310 ℃ ，加上室温比如 30 ℃ ，烙铁头的温度就是 340 ℃ 。

　　另外，不用感温线，直接用万用表的热电偶去接触烙铁头，是可以的，就是万用表的热电偶不上锡，故无法完全与烙铁头接触，会略小于感温线测出来的温度值，但一般只小了 2 － 5 ℃ 左右。

　　PS ：当初做这个感温线，主要是担心万用表的热电偶直接测烙铁头会很不准，会差几十度，结果现在做完发现还是挺准的，只差了几度而已。

　　电烙铁温度计(数字式)

　　H-762

　　测量范围 0~500℃

　　传感器 H-763

　　分辨率 1℃

　　准确度 ±(1%rdg+1dgt)

　　室温补正 自动补正

　　显示 最大1999LED （红色）

　　电源 AC100V 50/60Hz

　　外形尺寸 120(W)×100(H)×145(D)mm

　　重量 800g
