电磁类继电器

　　电磁类继电器一般由是电磁铁、衔铁、弹簧片、触点等组成的。

　　只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。这样吸合、释放，从而达到了在电路中的导通、切断的目的。

　　对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。

　　触点的形式一般分为三种:

　　第一种是继电器线圈末通电时处于接通状态的静触点，称为常闭触点;

　　第二种是处于断开状态的静触点，称为常开触点;

　　第三种是一个动触点与一个静触点常闭，而同时与一个静触点常开，形成一开一闭的转换触点形式。

　　常羽触点在线圈通电时由闭合状态断开，所以又称为动断触点，而把常开触点称为动合触点。转换触点有两种情况，即先合后断的转换触点和先断后合的转换触点。

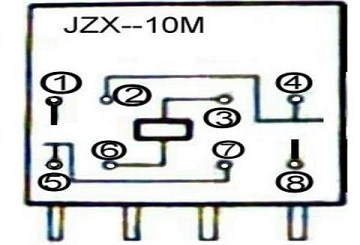

　　在一个继电器中，可以具有一个或数个(组)常开触点、常闭触点和相应的转换触点形式。

　　产品编号:GH

　　负载:15A/125VAC  10A/250VAC

　　体积:18.9*15.5*15.3

　　触点形式:1H 1D 1Z

　　线圈电压:3-48VDC

　　线圈功耗:0.36W,0.8W
