定时开关交流电源电路

(1)电路原理简介接下微动开关按钮SB，220V的交流电源经变压器降压、二极管桥式整流后，获

得9V的直流电压。通过I．M7805稳压集成块稳压，向由CD4060集成电路构成的定时时钟发生器提供工作

电压。同时，稳压后的5V电压再经过三只串联的二极管降压，输出约3V电压，可作便携式收音机、随身

听等的直流稳压电源；用两挡位的选择开关sw，进行直流稳压电源输出极性的转换。发光二扳管LED为

电源工作指示灯。

通电初始，定时时钟发生器首先经IC的@脚的电容清零复位，各输出级均为低电位。由于输出端Q14

输出低电平，晶体管VT1截It，VT2导通，继电器J得电，触点吸合。AC OUT为交流输出插座，可用作

床头照明灯、微型吊扇及其他需要定时却无定时控制的交流电器。

CD4060集成电路为带有内时钟脉冲振荡器的14级二进制计数／分配器。⑨、⑩脚外接的电阻及电容决

定其时钟的振荡频率，调节电位器RT即可改变定时时间；罔中所标数值，定时时间大约在20s—4.5h之

问。当定时时钟发生器逐级计数分配至Q14端输出高电平时，晶体管VT1由原来的截止转为导通，VT2

由导通变成截止；继电器J失电而触点释放，切断r交流输入电源，整机即刻停止工作。

本电路只要元器件正确、焊装无误，无需调试即可成功。

(2)元器件参数选择元器件的选用如图3-43所示，无特殊要求。

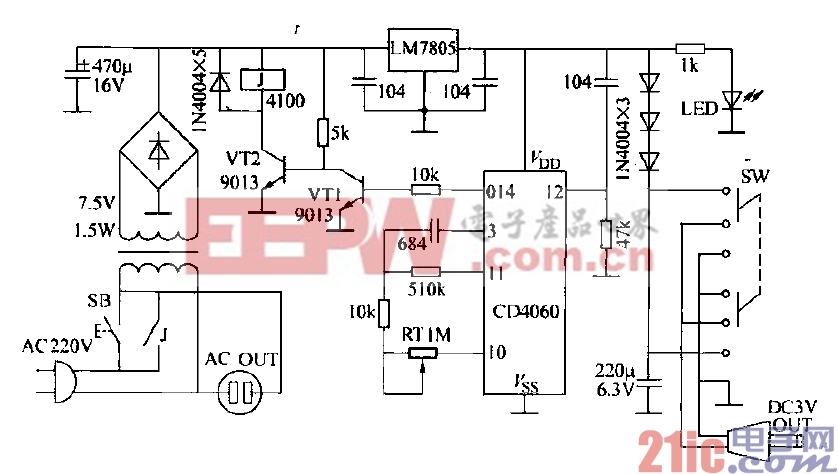

(3)定时关交流电源电路如图3-43所示。
