固体继电器
固态继电器的型号
-
单相交流固态继电器型号命名规则
交流固态继电器型号一览表
固态继电器的分类
-
固态继电器分类
固态继电器从受控负载不同分为交流固态继电器和直流固态继电器两大类，其中交流固态继电器应用比较普遍。
交流固体继电器按开关方式分有过零型（Z型）和随机型（P型）；
按输出开关元件分有双向可控硅输出型（普通型）和单向可控硅反并联型（增强型）。
交流固态继电器按开关方式分有电压过零导通型（简称过零型）和随机导通型（简称随机型）；按输出开关元件分有双向可控硅输出型（普通型）和单向可控硅反并联型（增强型）；按安装方式分有印刷线路板上用的针插式（自然冷却，不必带散热器）和固定在金属底板上的装置式（靠散热器冷却）；另外输入端又有宽范围输入（DC3－32V）的恒流源型和串电阻限流型等。
过零型（Z型）和随机型（P型）交流固态继电器的区别
当输入端施加有效的控制信号时，随机型SSR输出端立即导通，而过零型SSR则要等到负载电压过零区域(约±15V)时才开启导通；关断的时间是一样的，都是在小于维持电流时关断。
如图1-2所示：

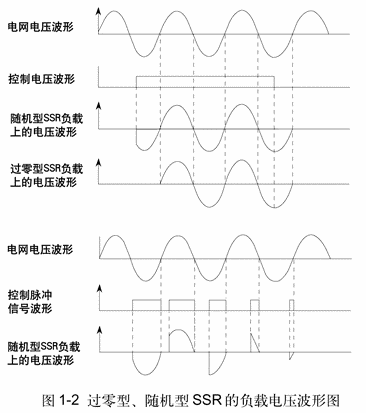

图1-2 过零型、调相型SSR的负载电压波形图
虽然过零型SSR有可能造成最大半个周期的延时，但却减少了对负载的冲击和产生的射频干扰，成为理想的开关器件，因此在控制通断的场合中应用最为广泛。
随机型SSR的特点是反应速度快，它可以控制移相触发脉冲达到方便地改变交流电网电压，从而应用于精确地调温、调光等阻性负载及部分感性负载场合。
普通型和增强型交流固态继电器的区别
在感性负载的场合，负载电流相位滞后于电压相位，当SSR由通态关断时，将产生一个电压上升率（dv/dt）很高的反向电压加在双向可控硅两端，如此值超过双向可控硅的换向dv/dt指标(典型值为10~20V/μs)则将导致延时关断，甚至失败。而单向可控硅为单极性工作状态，只受静态电压上升率dv/dt(典型值为200V/μs)影响，比普通双向可控硅SSR的换向dv/dt提高了10~20倍。因此在感性或容性负载场合推荐客户选用增强型SSR。
固态继电器的优缺点
-
固态继电器工作可靠，寿命长，无噪声，无火花，无电磁干扰，开关速度快，抗干扰能力强，且体积小，耐冲击，耐振荡，防爆、防潮、防腐蚀、能与TTL、DTL、HTL等逻辑电路兼容，以微小的控制信号达到直接驱动大电流负载。主要不足是存在通态压降（需相应散热措施），有断态漏电流，交直流不能通用，触点组数少，另外过电流、过电压及电压上升率、电流上升率等指标差。
固态继电器的应用
-
固态继电器目前已广泛应用于计算机外围接口装置，电炉加热恒温系统，数控机械，遥控系统、工业自动化装置；信号灯、闪烁器、照明舞台灯光控制系统；仪器仪表、医疗器械、复印机、自动洗衣机；自动消防，保安系统，以及作为电网功率因素补偿的电力电容的切换开关等等，另外在化工、煤矿等需防爆、防潮、防腐蚀场合中都有大量使用。
