用MC34063做的单片机12伏编程电源-----MC34063 to make MCU power supply

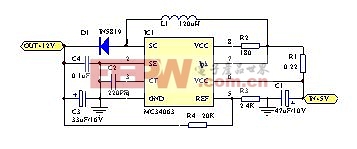

一般单片机编程器都需要5伏和12伏两种电源，12伏电源是Flash烧写用的。5伏电源可以直接从USB接口取得，12伏电源则可以用MC34063来制作，输入5伏，输出12伏。电路简单，无需调试，稳定性也好。我自制的编程器就用的这种方法，效果很好。电原理图如下：

电感对电源的性能影响很大，可以买成品，也可以在工字型的磁芯上用0.1的漆包线绕成，电感量在120微亨左右。整流二极管D1若没有肖特基二极管，也可以用普通二极管。分压电阻R3和R4的阻值要准确，它们决定输出电压的大小，若输出电压不准可微调电阻R4的大小。对其它元件无甚特殊要求，一般情况下若电路及元件无误，无需调试即可正常工作。本电路可输出数十毫安的电流，完全可以满足编程器的需要。
