通用接地电阻测试仪

通用接地电阻测试仪原理

•

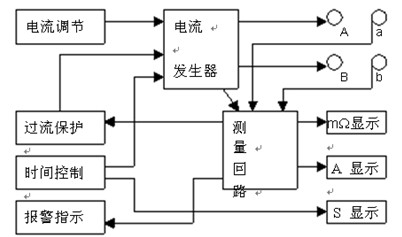

                                                               通用接地电阻测试仪原理图


  　　通用接地电阻测试仪用于测量各种电机、电器、仪器仪表、家用电器等设备外壳与其电源地之间的电阻值。仪器具有二档测试电流（AC：25A 或 AC：10A），测试时间设定（1～99S）。当被测值超过 100mΩ(AC 25A)或  200mΩ(AC 10A)时，具有声光报警功能，并有过电流（AC  30A）保护功能，本仪器使用 31/2 位数字显示，读数方便直观。本仪器采用除法器的原理进行测量，测试电流的波动不会对测量精度造成影响，因此具有测量准确，操作方便，体积小。可靠性极高等特点。

通用接地电阻测试仪参数

通用接地电阻测试仪特点

• 　　● 2、3、4极方法测试接地电阻

  　　● 单钳方法测试接地电阻

  　　● 双钳口测试接地电阻

  　　● 土壤电阻率测试功能

  　　● 电流（有效值）测试功能

  　　● 仪器抗干扰性能强

  　　● 越限或不正确测试条件告警

  　　● 1000个测试存储量及分析软件

  　　● 充电电池电源，自动关闭功能


通用接地电阻测试仪的使用

• 　　1． 本仪器配备一付（二组）测量线，红线组大、小插头分别接入测试仪 A、a 测试座内，黑线组大、小插头分别接入测试仪 B、b 测试座内。

  　　2． 接通电源，开启电源开关，显示屏数码管点亮。

  　　3． 按需要选择测试电流量程开关 25A 或 10A。当开关按下时为 25A 量程;当开关松开时为 10A 量程。

  　　4． 将电流调节旋钮逆时针退至零位。

  　　5． 将上述两组测量线的夹子端分别接被测物的测试点。

  　　6． 手动测量

  　　（1）  将定时开关置"手动"状态。

  　　（2）  检查 3～5 步骤无误之后，按动"启动"按钮，"测试"灯亮，调节"电流调节"旋钮并观察显示屏电流值至所选择的电流值，然后读下显示屏显示之电阻读数，当被测物的接地电阻大于该电流档所设定的接地电阻报警值，仪器即发出声光报警，反之，则不报警。如需停止测试则按动"复位"按钮，"测试"灯熄灭，回路电流即可切断，将测试夹从被测物上取下，以备下次测量。

  　　7． 定时测量

  　　（1）  将仪器置"复位"状态。

  　　（2）  按下"定时"开关至"定时"位置，根据需要预置所需的测试时间。

  　　（3）  检查 3～5 步骤无误之后，按动"启动"按钮，"测试"灯亮，显示屏时间计数器开始倒计数，调节"电流调节"旋钮并观察显示屏电流值至所选择的电流值，然后读下显示屏显示之电阻读数，当被测物的接地电阻大于该电流档所设定的接地电阻报警值时，仪器即发出声光报警，反之，则不报警。测试时间终了，自动切断回路电流，即可将测试夹从被测物上取下，以备下次测量。

  　　8． 本仪器具有过电流保护功能，当回路电流超过 30A 时，

  　　仪器发出过电流指示（过电流灯亮），并自动切断回路电流，按动"复位"按钮，可取消报警状态，并将"电流调节"旋钮逆时针旋小一些，以备下次测量。
