全自动绝缘油介损测试仪

全自动绝缘油介损测试仪原理

•

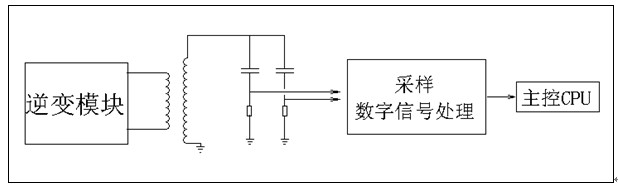

  全自动绝缘油介损测试仪原理图




  　　A．加热

  　　仪器采用高频感应炉加热，启动加热后，温控CPU发出加热命令，同时采集油杯内部温度传感器的温度值，加热采用变功率控制和PWM控制两者相结合的控制方式。在油样温度较低时，用大功率加热方式，这有利于缩短油样加热时间；待温度升至接近预设温度时，采用较小功率PWM加热方式，这样有利于油样加热均匀。

  　　高频感应炉加热避免了发热块加热不均匀的现象。

  　　B．控温

  　　在实测温度接近预设温度时，温控CPU采用小功率PWM方式加热，采样温度值经PID运算，分析出最佳PWM控制占空比，使温度严格控制在预设温度误差范围以内。

  　　C．介损测量

  　　试验电压同时加在仪器内部标准电容器及油杯加压极上，测量电路对这两路信号进行PGA等控制后对两通道信号进行同步AD采样，将数字信号送DSP（数字信号处理器），DSP对其进行滤波、FFT等运算后计算出tgδ、C x  、ε等参数，送主控CPU。

  　　D．体积电阻率测量

  　　直流高压试验电压加在油杯加压极上，经过测试回路，产生一微弱电流信号，该微弱电流信号经测量电路放大后送进AD采样，将数字信号送DSP（数字信号处理器），DSP对其信号进行处理，计算出Rx、ρ等参数，送主控CPU。

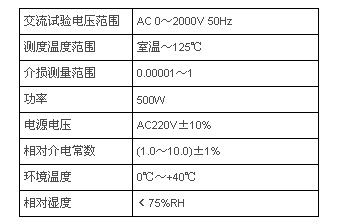

全自动绝缘油介损测试仪参数

全自动绝缘油介损测试仪特点

• 　　1、仪器采用单片机技术，全自动完成升温、控温、数据采样、运算、显示、打印及存储等过程。

  　　2、瑞士Tettex先进的技术，高度自动化，用于电力设备中的绝缘液体的介质损耗值、介电常数和体积电阻率的等参数的测量，数据准确可靠。

  　　3、具有开盖断电，高低压短路，加热器空烧等完善的保护功能。完全消除安全隐患。

  　　4、PID温度控制，控温准确，中频感应加热，升温速度快，每个油样仅需15分钟左右。

  　　5、控温、测试一体化结构，布局合理，操作方便；蓝色背光液晶显示菜单简洁；自带万年历。

  　　6、自动存储测量数据，最多可存储128组数据。佩带面板式微型打印机，测量结果自动打印。
