晶闸管移相触发板

晶闸管移相触发板用途及特点

• 　　该控制板设计独特、外型美观，并带有金属屏蔽罩可屏蔽干扰、保护控制板且方便安装（如用户不需要屏蔽罩可不配用）。

  　　该控制板三相平衡度高、波形对称性好、直流成分小、线性化好、控制精度高、工作稳定。

  　　该控制板工作电压宽。输入工作线电压最低可达额定电压的4%，输入电源无相序要求。

  　　该控制板触发功率大，可直接触发2000A的晶闸管。

  　　该控制板控制方式为0～10V电压控制和4～20mA电流控制。

  　　该控制板带过热、过流、缺相保护功能，并设计有保护继电器输出端口，方便于用户外接报警设备及其他保护装置等。

晶闸管移相触发板技术参数

• 　　1、控制电源：+12±0.5V/1A、-12±0.5V /0.3A。

  　　2、控制方式：DC0～10V或4～20mA。

  　　3、工作环境温度范围：-25℃～+45℃；相对湿度：≤85%。

  　　4、控制板周围应干燥、通风、远离热源及强磁场干扰、无尘、无腐蚀性液体或气体。

  　　5、外形尺寸205mm×150mm×29mm，固定孔尺寸 195mm×130mm(见图1)。

  　　6、重量：490g（含屏蔽罩）。

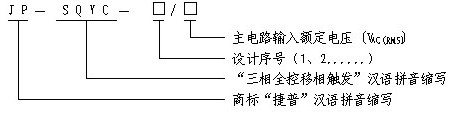

晶闸管移相触发板型号义释

晶闸管移相触发板规格、型号

• 　　晶闸管三相移相触发板：

  　　JP-SQYC-7/380

  　　JP-SQYC-8/380

  　　晶闸管单相移相触发板：

  　　JP-DXYC-3/380
