MC33730: 带多个线性稳压器的开关电源

提问者：cxad 地点：- 浏览次数：1656 提问时间：08-22 07:50

我有更好的答案

1条回答: 胡政鹏测试号码2 08-25 11:37 回答数：被采纳数：

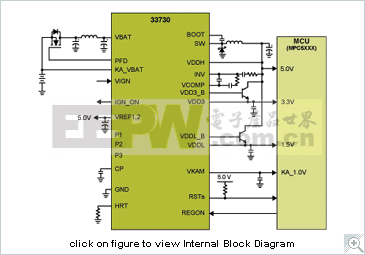

33730是一个用于汽车应用的多输出电源集成电路。这款集成电路(IC)采用了一个工作输入电压范围很宽(+4.5 V至+26.5 V)的开关稳压器。

降压型开关稳压器采用一个固定频率的PWM电压模式控制。它的电流限制(典型值)为3.5A，可通过控制引脚来调整压摆率以降低开关噪声。开关稳压器带有可调节的频率振荡器，使用户能在宽的输入电压及元件值范围内优化其操作。

可以将线性稳压器配置为两个正常模式稳压器(VDD3、VDDL)和一个备用稳压器(VKAM)，或配置为一个正常模式的线性稳压器(VDDL)和两个备用稳压器(VKAM及VDD3备用)。使用两个保护输出[VREF (1, 2)]为外部传感器提供电源。

特性

为32位和其他微控制器系列产品以及它们的逻辑和模拟功能提供稳压后的电压

带压摆率控制的可调频率降压型开关稳压器

提供上电时序

可编程电压VDDL，VDD3 - 3%的精确度

可编程待机稳压器VKAM - 15%的精确度，KA_VBAT引脚上的工作电压可低至4.5V

VDD3可以被设定成一个可选第二备用稳压器，15%精确度

为传感器提供两个5.0V有保护电源

提供反向电池保护FET栅极驱动

提供必要的MCU监控和故障安全支持
