指针兆欧表

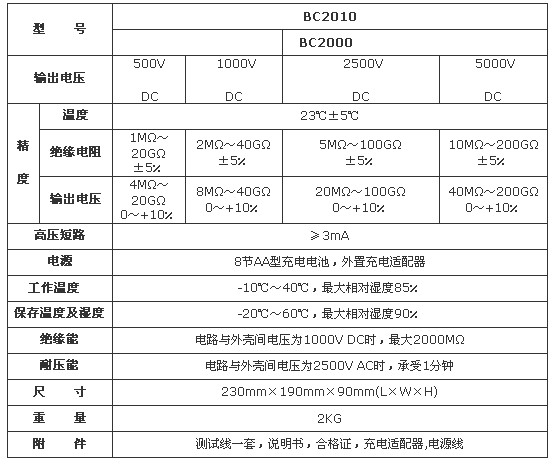

指针兆欧表参数

指针兆欧表特性

• 　　1、两种方式同步显示绝缘阻值。机械指针采用超薄型张丝结构抗震能力强。机械指针的采用可容易观察绝缘电阻的变化范围，点阵液晶屏的采用可指导用户操作仪表并可精确得出测量结果。

  　　2、机械表头与液晶屏合二为一。双刻度显示，量程自动转换。彩色刻度易于读识，并有LED显示相应色彩。

  　　3、采用嵌入式工业单片机和实时操作软件系统。自动化程度高、抗干扰能力强，仪器可自动计算吸收比和极化指数，无须人工干预。

  　　4、操作界面友好，各种测量结果具有防掉电功能，可连续存储20次的测量结果。

  　　5、仪表产生高压时，有提示音输出。

  　　6、内置残留高压放电电路，测试完毕可自动放掉被测设备上的残留高压。


指针兆欧表使用方法

• 　　一、准备工作

  　　1、试验前应拆除被试设备电源及一切对外连线，并将被试物短接后接地放电1min，电容量较大的应至少放电2min以免触电和影响测量结果。

  　　2、 校验仪表指针是否在无穷大上，否则需调整机械调零螺丝。

  　　3、用干燥清洁的柔软布擦去被试物的表面污垢，必要时先用汽油洗净套管的表面积垢，以消除表面漏电电流影响测试结果。

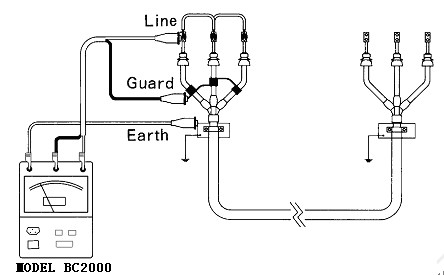

  　　4、将带屏蔽高压测试线一端（红色）插入（1）LINE端，另一端（红色）接于被试设备的高压导体上，将带屏蔽高压测试线屏蔽端（黑色）插入（2）GROUND端，另一端接于被试设备的高压护环上，以消除表面泄漏电流的影响（祥见“屏蔽端的使用方法”相关内容。将另外一根黑色测试线插入地端（EARTH）（3）端，另一头接于被试设备的外壳或地上。以电缆测试为例接法如下图所示：






  电缆接线图




  　　二、开始测试

  　　1、打开电源开关，这时开关上的电源指示灯应发亮。

  　　2、整机开始自检，液晶屏幕上出现操作提示。

  　　3、按动电压选择键（16）选择需要的测试电压（2.5KV或5KV）。如不选择电压可进入下一步操作。

  　　4、按动翻页键（13）可选择测试编号。（编号反黑）如不选择编号可进入下一步操作，编号在该次测试完成后自动累加。

  　　5、按动测试键（14），开始测试。这时高压状态指示灯发亮并且仪表内置蜂鸣器每隔1秒钟响一声，代表LINE端有高压输出。

  　　6、这时液晶屏进入测试状态显示模式

  　　7、仪表每隔一定时间发出提示音（15秒、1分钟、10分钟）。

  　　8、根据所需要的测试结果（普通测试、吸收比测试、极化指数测试），再次按下测试键。

  　　9、需连续进行第二次测量时，再次按下测试键（14），返回选择测试编号状态时可按4-7步骤执行。

  　　三、调阅测试结果

  　　1、在选择测试编号状态下，可按动功能键（15）进入历史测试结果状态。

  　　2、按动翻页键（13）和电压选择键（16）来增加和减少测试结果的编号。（相应的编号反黑）。

  　　3、选择好编号后，按动测试键（14）可进入该编号的测试结果，按动翻页键（13）可调阅改次测试结果（当前阻值、15秒阻值、60秒阻值、10分钟阻值、吸收比、极化指数）。

  　　4、查阅完毕，按动功能键（15）返回准备测试状态。
