浮球远传液位计

　　1) 适合于压力容器的液位与界位测量，可集现场指示、远传输出和控制报警于一身。

　　2) 指示新颖，读数直观、醒目。可根据用户方便改变观察角度。

　　3) 测量范围大，不受储罐高度限制。

　　4) 指示机构与被测介质完全隔离，因而密封好，可靠性高，使用安全。

　　5) 耐高温，可采用不褪色陶瓷翻柱。

　　6) 结构简单，安装方便，维护费低。

　　A.基 本 型

　　测量范围：300～15000mm 测量精度：±5.0mm，±10mm

　　工作温度： -40～250℃ (ABS PP-R,PVC:-40～80℃) 特殊型可达450℃

　　工作压力 ：≤2．5MPa(2.5MPa以上可另行设汁) 防腐型≤0．6MPa

　　介质粘度 ：≤1st(10-4m2/s) 介质密度：≥450kg/m3

　　介质密度差：≥ 150kg/m3 排污接口：ZG1/2“（内）

　　环境振动：频率≤25Hz，振幅≤0．5mm 跟随速度：≤0.08m/s

　　接液材质：不锈钢（1Cr18Ni9Ti，316，316L）

　　不锈钢衬聚四氟乙烯(1Cr18Ni9Ti衬PTFE,）

　　PVC塑料(聚氯乙烯)，PP-R，ABS

　　连接过程 ：侧 装 式 HG20592-97 DN25 PN4.0（或用户指定）

　　顶 装 式 HG20592-97 DN100 PN1.6（或用户指定）

　　夹套法兰 HG20592-97 DN15 PN1.6（或用户指定）

　　B. 远传装置

　　输出信号：4～20mA 负载阻抗：350Ω（24VDC时）

　　供电电源：18～30VDC（额定24VDC） 环境温度：-40～80℃

　　相对湿度：≤90%RH 功 耗：0.5W

　　本 安 型：ibIICT4 隔 爆 型：dIIBT4

　　C. 控制报警开关

　　输出型式：常开常闭开关信号 报警精度：+10mm

　　环境温度：-40～80℃ 工作寿命：≥105次

　　出线接口：M20?1.5或内螺纹3/4″

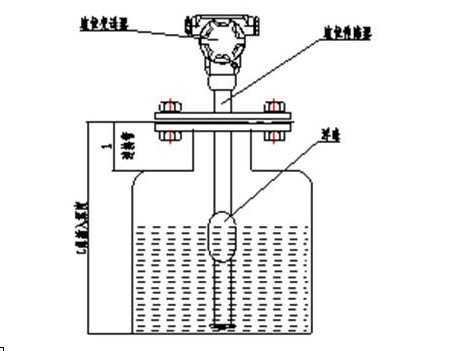

　　浮球式远传液位计及液位开关是由浮球内的磁场与液位传感器中的磁敏元件相互作用来反应液位高低变化的。如图所示，当容器中浮球随着液位发生变化时，其磁力同时使液位传感器中的磁敏元件同步变化，并将其转换为二线制4-20mA标准信号输出，以满足不同用户的需求。

　　浮球式远传液位计及液位开关也可以按用户要求制做成液位开关。它可以在液位传感器内安装若干个磁敏元件，即可输出若干个开关信号（电信号），实现用户控制液位的目的。
