无线扩频微波系统接口主要如下:
RJ-45接口
RJ-45接口是以太网最为常用的接口,RJ-45是一个常用名称,指的是由IEC(60)603-7标准化,使用由国际性的接插件标准定义的8个位置(8针)的模块化插孔或者插头。
RS-232接口
RS-232-C接口(又称 EIA RS-232-C)是目前最常用的一种串行通讯接口。它是在1970年由美国电子工业协会(EIA)联合贝尔系统、 调制解调器厂家及计算机终端生产厂家共同制定的用于串行通讯的标准。它的全名是“数据终端设备(DTE)和数据通讯设备(DCE)之间串行二进制数据交换接口技术标准”该标准规定采用一个25个脚的DB25连接器,对连接器的每个引脚的信号内容加以规定,还对各种信号的电平加以规定。
USB接口
USB(Universal Serial Bus)通用串行总线是由Intel、Microsoft、Compaq、IBM、NEC等几家大厂商发起的新型外设接口标准。USB1.1的传输速度12Mbps,USB2.0可达480Mbps;电缆最大长度5米。USB电缆有4条线,其中2条信号线,2条电源线,可提供5伏特电源。USB电缆还分屏蔽和非屏蔽两种,屏蔽电缆传输速度可达12Mbps,价格较贵,非屏蔽电缆速度为1.5Mbps,但价格便宜;USB通过串联方式最多可串接127个设备;支持即插即用和热插拔。
在无线接入系统中,扩频微波与常规微波相比有着3个显着的优点:抗干扰性强;频点问题容易处理;价格比较便宜。而且,扩频微波接入技术相比有线接入技术来说,以其低成本、建设灵活、快捷的优势在接入网中起着不可替代的作用。
扩频微波主要应用在以下几个方面。
1. 语音接入(点对点)
现有的扩频微波,速率为64kb/s~8Mb/s,可传1~120路(PCM)语音。特别是E1、2×E1和4×E1可取代常规的30路、60路和120路中小容量微波,抗干扰性极强,误码率可低到10-10(10的负10次方)量级,准光纤水平。时分双工(TDD)E1,距离近些;频分双工(FDD)E1,距离还可远些,在视距通信范围扩频微波可取代超短波(VHF/UHF)、常规小微波,以及电缆和光纤。它可以单独或与各种复用设备结合,用于卫星通信最后“一公里”、局间中继、GMS系统基站到交换机间通信等很多场合。
2.数据接入
采用扩频Modem和复用器,可以实现点对点的数据通信,再逐级汇集,也可组成很大的专用数据网,例如银行的同城结算,可应用于ISDN和DDN、FR网。
3.视频接入
采用N×64kb/s或2Mb/s的扩频Modem加上会议电视终端可传会议电视信息。若将多个点对点扩频信道和MCU相连,可以组成良好的多点扩频会议电视系统。采用每秒可输出22~25帧的图像编解码器(Codec),利用扩频E1,就可传送实时动态电视图像。
4.多媒体接入
采用复用器,可在扩频信道上同时传送语音、数据和视频图像等多媒体信息。现在已有的扩频Modem与当前的多媒体通信发展水平相适应,设备轻巧,易安装,是较好的无线多媒体接入手段。
5.因特网(Internet)接入
采用小型扩频发射器和全向天线,用户终端只需配备一个很小的Modem即可实现无线上网,甚至是在一定范围内的可移动上网。

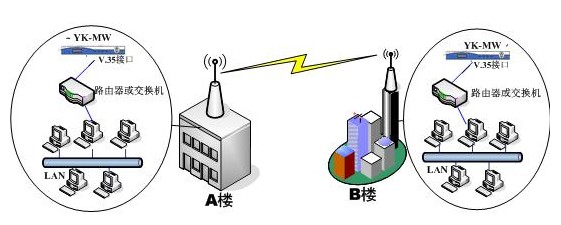

无线扩频微波应用
