全自动抗干扰介损测试仪

全自动抗干扰介损测试仪原理

• 　　在交流电压作用下，电介质要消耗部分电能，这部分电能将转变为热能产生损耗。这种能量损耗叫做电介质的损耗。当电介质上施加交流电压时，电介质中的电压和电流间存在相角差Ψ，Ψ的余角δ称为介质损耗角，δ的正切tgδ称为介质损耗角正切。tgδ值是用来衡量电介质损耗的参数。仪器测量线路包括一标准回路（Cn）和一被试回路（Cx），如图1所示。标准回路由内置高稳定度标准电容器与测量线路组成，被试回路由被试品和测量线路组成。测量线路由取样电阻与前置放大器和A／D转换器组成。通过测量电路分别测得标准回路电流与被试回路电流幅值及其相位等，再由单片机运用数字化实时采集方法，通过矢量运算便可得出试品的电容值和介质损耗正切值。仪器内部已经采用了抗干扰措施，保证在外电场干扰下准确测量。原理图如下：

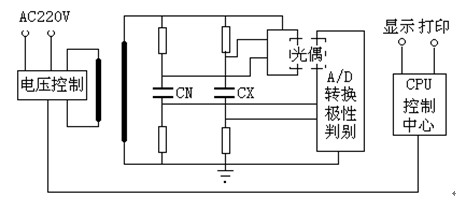

  全自动抗干扰介损测试仪原理图

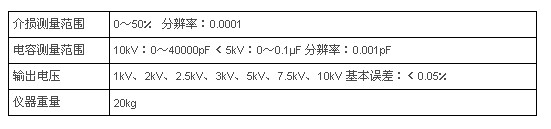

全自动抗干扰介损测试仪参数

全自动抗干扰介损测试仪特点

• 　　● 采用“全自动反干扰源法”，抗干扰效果优于“倒相法”、“移相法”、“异频法”。

  　　● 国内唯一实现从高压插座到高压导线全绝缘的介损测试仪。高压导线不仅能直接拖地使用， 而且消除了 反接测试时导线泄漏电流对测试结果的影响。10kV输出时，对地无放电、无泄漏、无声响。

  　　● 反接法测试准确， 实测1 0 0 P小电容， 反接与正接误差＜0 .05 ％。

  　　● 国内率先实现反接法与正接法采用相同接线。

  　　● 通过内置的JTAG在线编程接口，可实现设备在现场不拆机升级。


全自动抗干扰介损测试仪注意事项

• 　　1．本仪器只能在停电的设备上使用；接地端应可靠接在接地网；仪器尽量选择在宽畅，安全可靠的地方使用；

  　　2．被试设备从运行状态断开高压引线转为检修状态，并对其清扫，初步绝缘试验良好后，方可利用该仪器进行试验，以防被试设备绝缘低劣，使仪器在加压过程中损坏；

  　　3．根据设备的安装情况确定采用那种接线，并在相应的菜单选项中选择其接线方法；

  　　4．根据不同设备正确选择测试电压等级，并在相应的菜单选项中选择所需电压；

  　　5．测试过程中如遇危及安全的特殊情况时，可紧急关闭总电源；

  　　6．断开面板上电源开关，并明显断开220V试验电源，才能进行接线更改或工作结束；重复对同一试验设备进行复测时，可按下复位后，重新测量，也可以在上一次测试完成后选择重复进行；

  　　7．为保证测量精度，特别当小电容量试品损耗小时，一定要保证被试设备低压端（或二次端）绝缘良好，在相对湿度较小的环境中测量；
