变压器损耗测试仪

　　1、测量变压器空载损耗、空载电流、负载损耗、阻抗电压、电压有效值、电流、功率、功率因数、频率等参数。

　　2、 仪器技术指标限定的测量范围内可直接测量，超出测量范围时需外接电压互感器和电流互感器。

　　3、 测试结果自动波形畸变校正，温度校正。

　　4、 采用傅立叶变换，数字同步锁相。

　　5、 可随时终止测量，并同步锁定测量结果。

　　6、 仪器配备非易失性存储器，可长期存储测量数据，便于数据管理及查询。

　　7、 采用大屏幕液晶，中文菜单，简洁直观。

　　8、 内置时钟芯片，可提供测试、存储以及查询日期。

　　9、 可提供RS232接口方式，便于与电脑联机，实现无纸化办公。

　　1、 测量精度： 电压、电流 0.2级；功率 0.5级(cosφ>0.1), 1.0级(cosφ≤0.1)

　　2、 压测量范围： AC 15～500V

　　3、 电流测量范围： AC 0.5A～50A

　　4、 操作温度： -10℃～40℃

　　5、 环境湿度： 10%～85%

　　6、 存储温度： -20℃～50℃

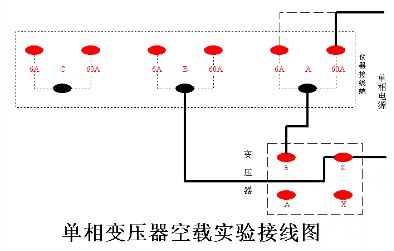

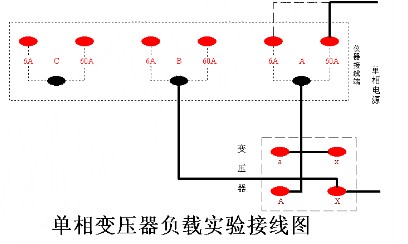

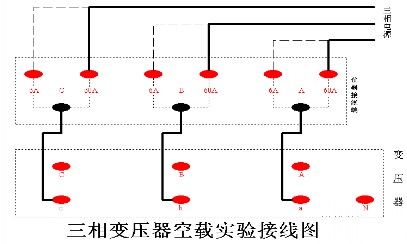

　　变压器损耗测试仪可以进行单相变压器空载实验、单相变压器负载实验、三相变压器空载实验和三相变压器空载实验

　　接线图分别如下所示：

　　1、为了使设置的参数和试验结果一直保存在设备中，建议每半年至少开机通电一次（开机一分钟即可）。

　　2、使用过程中注意使用量程，不要用6A档位测量大于6A的电流，否则会使仪器的使用寿命受到影响，更严重的情况还会烧坏设备。

　　3、若使用错误量程，请检查保险丝，及时更换。
