互调失真:当两个频率分量以上的合成信号通过非线性络后,在其输出信号中除了原有各频率分量及其相应的各谐波分量外,还会产生各频率分量的诸次和,差频分量,这种因相互调制产生组合频率成分而引起的失真,称为互调失真.
矢量坐标图:在坐标平面(Q平面)上用相应的点表示经数字调制后的矢量信号的瞬时值称之为坐标图(或状态图)。
误差矢量:等于测量到的矢量与参考矢量的矢量差
误差矢量幅度:等于误差矢量的幅度.通常表示为ocrernudV对参考矢量峰值的百分比.
矢量幅度误差:等于测量到的矢量的幅度与参考矢量的幅度之差
原点偏移:等于测量到的原点与参考的原点之差.通常表示为对参考矢量峰值比的对数的二十倍,即分贝单位
频率偏移:等于测量到的矢量的瞬时频率与参考矢量的瞬时频率之差.测量以上参数时,矢量信号分析仪把测得的每个矢量与参考信号的对应矢量逐一比较,求出差值

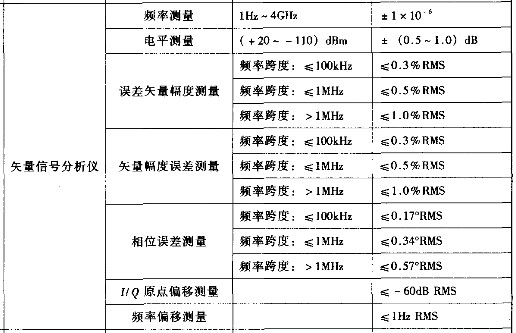

矢量信号分析仪是在预定频率范围内自动测量电路增益与相应的仪器,它有内部的扫频频率源或可控制的外部信号源。其功能是测量对输入该扫频信号的被测电路的增益与相位,因而它的电路结构与频谱分析仪相似。频谱分析仪需要测量未知的和任意的输入频率,矢量信号分析仪则只测量自身的或受控的已知频率;频谱分析仪只测量输入信号的幅度(标量仪器),矢量信号分析仪则测量输入信号的幅度和相位(矢量仪器)。由此可见,矢量信号分析仪的电路结构比频谱分析仪复杂,价位也较高。
早期的频谱分析仪实质上是一台扫频接收机,输入信号与本地振荡信号在混频器变频后,经过一组并联的不同中心频率的带通滤波器,使输入信号显示在一组带通滤波器限定的频率轴上。显然,由于带通滤波器由无源元件构成,频谱分析器整体上显得很笨重,而且频率分辨率不高。既然傅里叶变换可把输入信号分解成分立的频率分量,同样可起着滤波器类似的作用,借助快速傅里叶变换电路代替低通滤波器,使频谱分析仪的构成简化,分辨率增高,测量时间缩短,扫频范围扩大,这就是现代频谱分析仪的优点了。
环境温度:23±5℃
相对湿度:<80[%]
大气压强:86~106kPa
供电电压:220±22V,50±1Hz
其他:周围应无影响标准和被校准仪器正常工作的机械振动和电磁干扰
