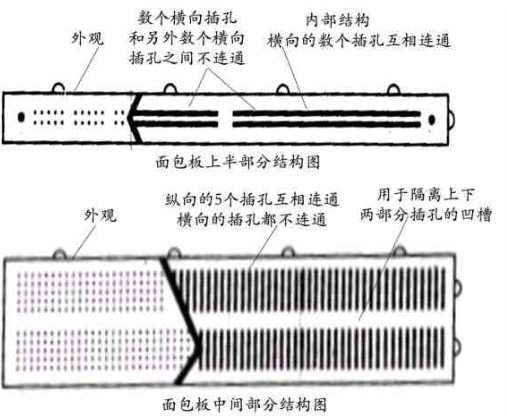

面包板的外观和内部结构如图所示,面包板分上下两部分,上面部分一般是由一行或两行的插孔构成的窄条,行和行之间电气不连通。每5 列插孔为一组,通常的面包板上有 10 组或11 组。对于10 组的结构,左边3 组内部电气连通,中间4 组内部电气连通,右边3 组内部电气连通,但左边3 组、中间4 组以及右边3 组之间是不连通的。对于11 组的结构,左边4 组内部电气连通,中间3 组内部电气连通,右边4 组内部电气连通,但左边4 组、中间3 组以及右边4 组之间是不连通的。若使用的时候需要连通,必须在两者之间跨接导线。 下面部分是由中间一条隔离凹槽和上下各5 行的插孔构成。在同一列中的5 个插孔是互相连通的,列和列之间以及凹槽上下部分则是不连通的。
在具体使用的时候,通常是两窄一宽同时使用,两个窄条的第一行一般和地线连接,第二行和电源相连。由于集成块电源一般在上面,接地在下面,如此布局有助于将集成块的电源脚和上面第二行窄条相连,接地脚和下面窄条的第一行相连,减少连线长度和跨接线的数量。中间宽条用于连接电路,由于凹槽上下是不连通的,所以集成块一般跨插在凹槽上。
插入面包板上孔内引脚或导线铜芯直径为0.4~0.6mm,即比大头针的直径略微细一点。元器件引脚或导线头要沿面包板的板面垂直方向插入方孔,应能感觉到有轻微、均匀的摩擦阻力,在面包板倒置时,元器件应能被簧片夹住而不脱落。面包板应该在通风、干燥处存放,特别要避免被电池漏出的电解液所腐蚀。要保持面包板清洁,焊接过的元器件不要插在面包板上。
实验是通向科学成功的桥梁,正是由于实验造就了19世纪最伟大的实验物理学家、实验大师M·法拉第,为近代物理的发展奠定了基础。在了解面包板的构造之后,通过面包板电路搭接实验来了解其使用的方法。
1.省电指示灯电路
图2为省电指示灯电路,它由电池组GB(6V)、按钮开关SB、限流电阻器R(390Ω)、红色发光二极管和导线组成。电池组用4节5号电池串联而成,开关选用电铃按钮开关,接线用1芯导线,电阻器上面的四条色环为橙色、白色、棕色及金色,标称阻值为390Ω,允许偏差±5 %。发光二极管采用直径3mm的红色发光二极管。限流电阻器R为390Ω时,发光二极管中电流约10mA,亮度已经很高了。如用高亮度发光二极管,限流电阻器可以适当加大(1k~3.9kΩ),工作电流仅为1~3mA,成为名副其实的省电指示灯电路。

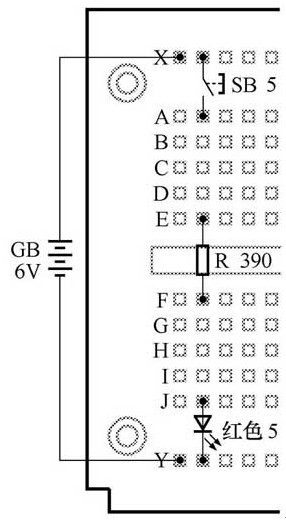

看起来图2省电指示灯电路很简单,在面包板上搭接电路却是新的尝试,需要掌握在面包板上连接电路的方法,了解电阻器和发光二极管的使用方法,迈出面包板电路实验的第一步。建议初学者使用SYB-46型面包板,按图3示范连接方法进行实验。常见的错误是把电阻器、发光二极管的两条管脚插在同一列的5个方孔内造成短路,或者发光二极管正负极管
