单片机编程器

　　1.使用串口通讯,芯片自动判别，编程过程中的擦除、烧写、校验各种操作完全由编程器上的监控芯片89C51控制,不受PC配置及其主频的影响。

　　2.采用高速波特率进行数据传送,经测试,烧写一片4K ROM的AT89C51仅需要9.5S,而读取和校验仅需要3.5S。

　　3.体积小巧,省去笨重的外接电源适配器,直接使用USB端口5V电源, 携带方便，非常适合初学者学习51单片机的要求。

　　4.软件界面友好,菜单、工具栏、快捷键齐全,全中文操作，提供加密功能，可以保护您的创作产权。可以说是麻雀虽小，五脏俱全！

　　5.功能完善,具有编程、读取、校验、空检查、擦除、加密等系列功能;

　　6.40pin和20pin锁紧插座,所有器件全部以第一脚对齐,无附加跳线,对于DIP封装芯片无需任何适配器。

　　单机片编程器的DIY主要有以下几步，通过调试可以得知结果。

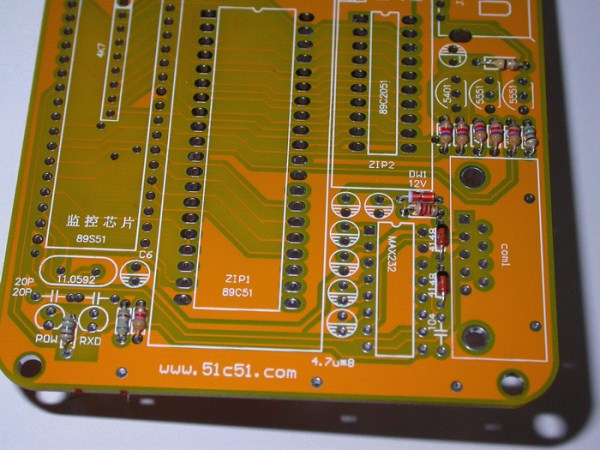

　　第一步： 安装所有的电阻电容二极管：完成后焊接起来！注意看下图（电阻安装前如果不熟悉请用万用表量一下阻值以免搞错）

　　有6个一样的电阻都是 4.7k的电阻（其中一排一样的5个，还有一个在左下脚）。

　　有3个560欧姆的电阻(3个都在在4.7K电阻的旁边)。

　　1个2k2的电阻(在12V稳压管的旁边）

　　1个为4.7欧姆的电阻（在板子的右上脚，这个电阻串联在电源的回路，用于意外情况下短路时候保护电脑的USB接口）

　　二极管一共2个 1n4148, 一个 稳压管12v

　　特别注意二极管的方向， 黑色端有标示！另外注意4148和12v的稳压管不能搞反， 注意看管子上的字。12V 稳压管一头是白色的。

　　4148的二极管一头是黑色的（仔细看下图）

　　第二步：

　　焊接所有的电容， 晶体ic座， 三极管。

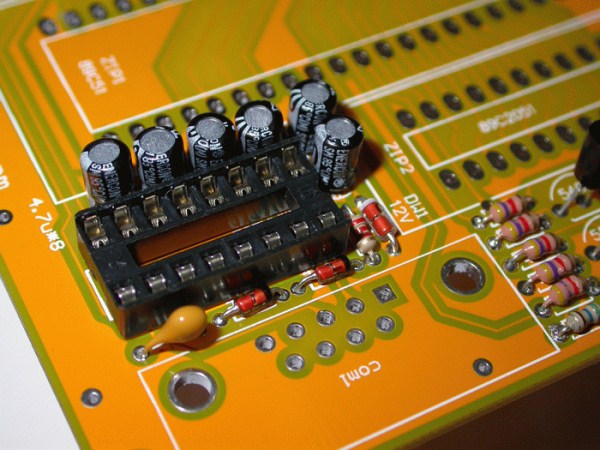

　　电解电容一共有8个，注意正负极性！7个电容都是一个方向：请看下图电解电容的方向！只有一个电源滤波的电解电容和下图的方向相反）

　　完成后安装2个104p的电容。 2个22p的电容。一个11.0592的晶体。这些没有极性。

　　请注意：晶体不可以用12m的代替，即使只差那么一点点。我们也必须严格的按照这个数值。

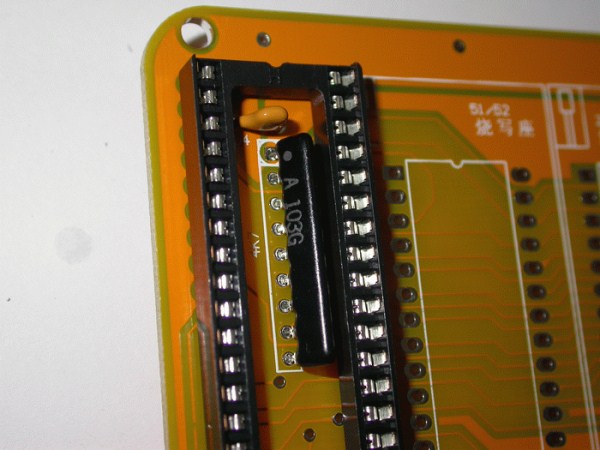

　　然后在这里有一个10k的排阻： 请注意他的安装方向！如果插反了会造成上拉电平不一致，导致数据错误！

　　然后安装3个三级管：一个是5401，两个是5551， 注意不要搞反了， 管子上有字， 看清楚后再焊接。

　　这时它已经初具雏形了， 接着我们分别焊上两个ic座（一个上监控芯片， 一个16pin的上max232），两个锁紧座，(一个烧写40pin， 一个烧写20pin )

　　以及232头，usb头，两个发光管。

　　注意发光管的方向：长的一端在上面，短的一端靠近板子的边缘。

　　然后分别插上已经烧写好监控程序的at89s51,max232芯片（注意安装的方向！）

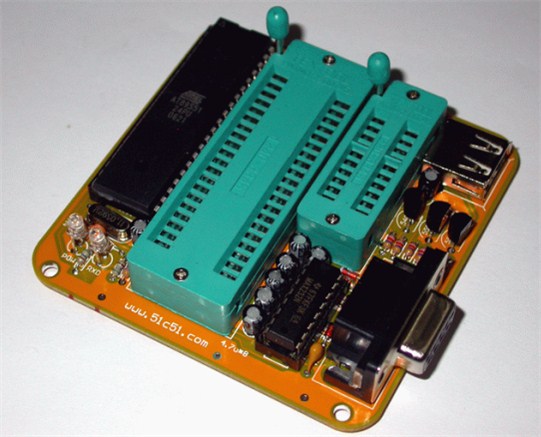

　　到这里硬件就完成了。

　　最后请仔细的检查一下有没有短路的地方，焊接是否牢靠？

　　为了保护成果，建议用洗板水清洗一下更好。

　　调试：

　　1 插上usb电缆，此时电源指示灯会亮！表示电源正常， 否则请检查发光管是否反了？

　　2 用万用表分别量11.0592mhz的晶体两端对电源地，电压都应当是2.5v左右，如果是0或者5v那么晶体没有起振动！请检查晶体！

　　3 量稳压二极管的两端，应当是12v， 如果没有表示高压部分有问题！

　　4 如果最后有问题，请您尝试用其他的编程器把监控程序重新写一下。并且仔细的检查一下板子。

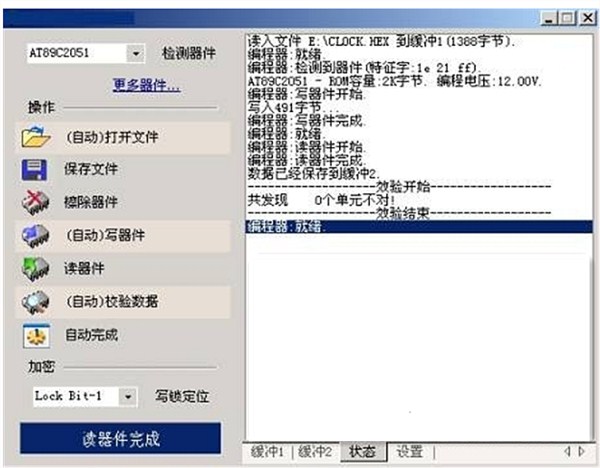

　　然后联机调试：安装好软件后 ，双击桌面的A51编程器图标，程序启动后，会自动检测硬件及连接，状态框中显示“就绪”字样，表示编程器连接和设置均正常。否则请检查硬件连接和COM端口设置。   把单片机芯片正确地放到编程器的相应插座上，注意，芯片的缺口要朝向插座的把手方向。对于89C2051/1051/4051芯片， 把芯片放在小的20PIN小卡座上， 同样的缺口要朝向插座的把手方向。 芯片放好后，就可以对芯片进行读写操作了，读写操作按下面的步骤进行：

　　1. 程序运行，请先选择器件（点下选框），选择烧写的芯片类型。2．检测芯片， 此时屏幕提示应当有正确的芯片识别代码，否则请检查芯片。

　　3. 用“打开文件”选择打开要烧写的.HEX 或者 .BIN 文件（一般情况下HEX文件类型居多）

　　4. 用“保存文件”可以保存读出来的文件。

　　5. 用“擦除器件”擦除芯片（注意第二次烧写芯片时必须先擦除芯片， 否则会烧写出错）

　　6. 用“写器件”编程

　　7. 用“读器件”读取芯片中的程序，加密的读不出来。

　　8. 用“校验数据”检查编程的正确与否。

　　9. 用“自动完成”自动执行以上各步骤。

　　10. 用“加密”选择加密的级数。

　　一、单片机的硬件连接

　　1、通讯电缆与编程器连接好。

　　2、将串口插头插入电脑串口。

　　3、USB插头插入电脑任一个USB口，此时编程器上LED点亮，表明电源接通。

　　4、接着安装软件，本软件支持Win9x／me／2000／NT／XP，标准Window操作界面。本软件属于绿色软件，不需要安装，直接把相关的软件拷贝到硬盘中，运行其中的Easy 51Pro 2[[[_]]]0程序即可。

　　二、单片机的软件使用

　　程序启动后，会自动检测硬件及连接，状态框中显示“就绪”字样，表示编程器连接和设置均正常。否则请检查硬件连接和端口设置。

　　把单片机芯片正确地放到编程器的相应插座上，注意，芯片的缺口要朝向插座的把手方向。

　　芯片放好后，就可以对芯片进行读写操作了。
