目前已有的数字用户线(xDSL:x Digital Subscriber Line)技术主要有以下几种:
(1)高比特率数字用户线(HDSL)
HDSL(High Bit rate Digital Subscriber Loop)是一种对称的高速数字用户环路技术,上行和下行速率相等,通过两对或三对双绞线提供全双工1.544/2.048Mbps(T1/E1)的数据信息传输能力。通常采用2B1Q或CAP两种线路编码方式,其无中继传输距离约为4~7公里。
(2)非对称数字用户线(ADSL)
ADSL(Asymmetric Digital Subscriber Loop)允许在一对双绞铜线上,在不影响现有POTS电话业务的情况下,进行非对称高速数据传输。ADSL上行速率为224kbps~640kbps,下行传输速率1.544Mbps~9.2Mbps;传输距离在2.7~5.5公里。
ITU-T SG15在1998年10月通过了关于ADSL的G.992.1和G.992.2建议草案。G.992.1规范了带分离器的ADSL系统,利用该系统可在同一对金属双绞线对上传输高速数据和模拟信号,采用的线路编码为DMT,下行速率为6.144Mbps,上行速率为640Kbps。G.992.2规范了不带分离器ADSL系统,它是一种简化的ADSL(Lite ADSL),具有成本低、安装简便的优点,也采用DMT线路编码,下行速率为1.536Mbps,上行速率为512kbps。
(3)对称数字用户线(SDSL)
SDSL(synchronization Digital Subscriber Line)使用一对铜双绞线对在上、下行方向上实现E1/T1传输速率的技术,是HDSL的一个分支。它采用2B1Q线路编码,上行与下行速率相同,传输速率由几百Kbps到2Mbps,传输距离可达3公里左右。由此延伸的另一种就是MSDL(Muti synchronization Digital Subscriber Line),即多速率对称数字用户线,它可在一对铜绞线上实现多速率传输功能。在N*64K的传输应用中,MSDSL系统大大降低传输损耗,并增大了传输距离。线路有效负载速率可通过菜单选择,也可以是自适应速率。自适应速率的特点使得该设备可使用于不同的线路条件。
(4)速率自适应数字用户线(RADSL)
RADSL(Rate Adaptive Digital Subscriber Line)能够自动地、动态地根据所要求的线路质量调整自己的速率,为远距离用户提供质量可靠的数据网络接入手段。RADSL是在ADSL基础上发展起来的新一代接入技术,其传输距离可达5.5公里左右。
(5)甚高比特率数字用户线(VDSL)
VDSL(Very-high-bit-rate Digital Subscriber loop)甚高速数字用户环路,简单地说,VDSL就是ADSL的快速版本。使用VDSL,短距离内的最大下传速率可达55Mbps,上传速率可达19.2Mbps,甚至更高。传输距离约为300米~1.3公里。利用VDSL可以传输高清晰度电视(HDTV)信号;但它目前仍未实现标准化。
XDSL产品常见接口如下:
RJ-45接口
RJ-45接口是以太网最为常用的接口,RJ-45是一个常用名称,指的是由IEC(60)603-7标准化,使用由国际性的接插件标准定义的8个位置(8针)的模块化插孔或者插头。
RJ-11接口
RJ-11接口即平时用的电话线接口。RJ-11原是用于西部电子公司(Western Electric Co)开发的接插件的通用名称。其外形定义为6针的连接器件,原名为WExW。 这里的x表示“活性”、触点或者打线针。例如,WE6W有全部6个触点,编号1到6;WE4W界面只使用4针,而最外面的两个触点(1和6)不用;WE2W只使用中间两针。RJ-11并不仅是用于代表6针接插件,它还指4针的版本。
RS-232接口
RS-232-C接口(又称 EIA RS-232-C)是目前最常用的一种串行通讯接口。它是在1970年由美国电子工业协会(EIA)联合贝尔系统、 调制解调器厂家及计算机终端生产厂家共同制定的用于串行通讯的标准。它的全名是“数据终端设备(DTE)和数据通讯设备(DCE)之间串行二进制数据交换接口技术标准”该标准规定采用一个25个脚的DB25连接器,对连接器的每个引脚的信号内容加以规定,还对各种信号的电平加以规定。
并口(LPT口)
并口(Parallel Port/Interface)是电脑早期使用的25针接口,俗称打印口。并口采用25针的双排插口,除最普遍的应用于打印机以外,还可用于连接扫描仪、ZIP驱动器甚至外置网卡、磁带机以及某些扩展硬盘等设备。
USB接口
USB(Universal Serial Bus)通用串行总线是由Intel、Microsoft、Compaq、IBM、NEC等几家大厂商发起的新型外设接口标准。USB1.1的传输速度12Mbps,最新USB2.0可达480Mbps;电缆最大长度5米。USB电缆有4条线,其中2条信号线,2条电源线,可提供5伏特电源。USB电缆还分屏蔽和非屏蔽两种,屏蔽电缆传输速度可达12Mbps,价格较贵,非屏蔽电缆速度为1.5Mbps,但价格便宜;USB通过串联方式最多可串接127个设备;支持即插即用和热插拔。
SC端口
SC端口也就是我们常说的光纤端口,它是用于与光纤的连接,一般来说这种光纤端口是不太可能直接用光纤连接至工作站,一般是通过光纤连接到快速以太网或千兆以太网等具有光纤端口的交换机。

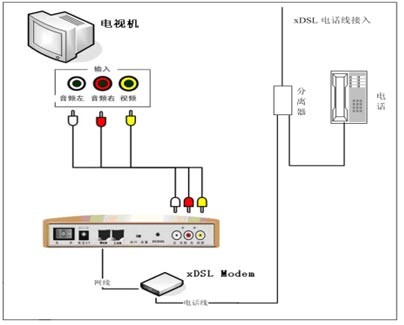

宽带互联网xDSL接入方式
